FAQ Akuvox(IPインターホン)の準備施工について
-
- 消防法施行令第21条・総務省令第40号のAkuvox導入可否
- 自動火災報知設備機器構成
- 機器構成図
- Akuvox & HA Interface Adaptor 自動ドアへの接続例
- Akuvoxインターホン設備系統図

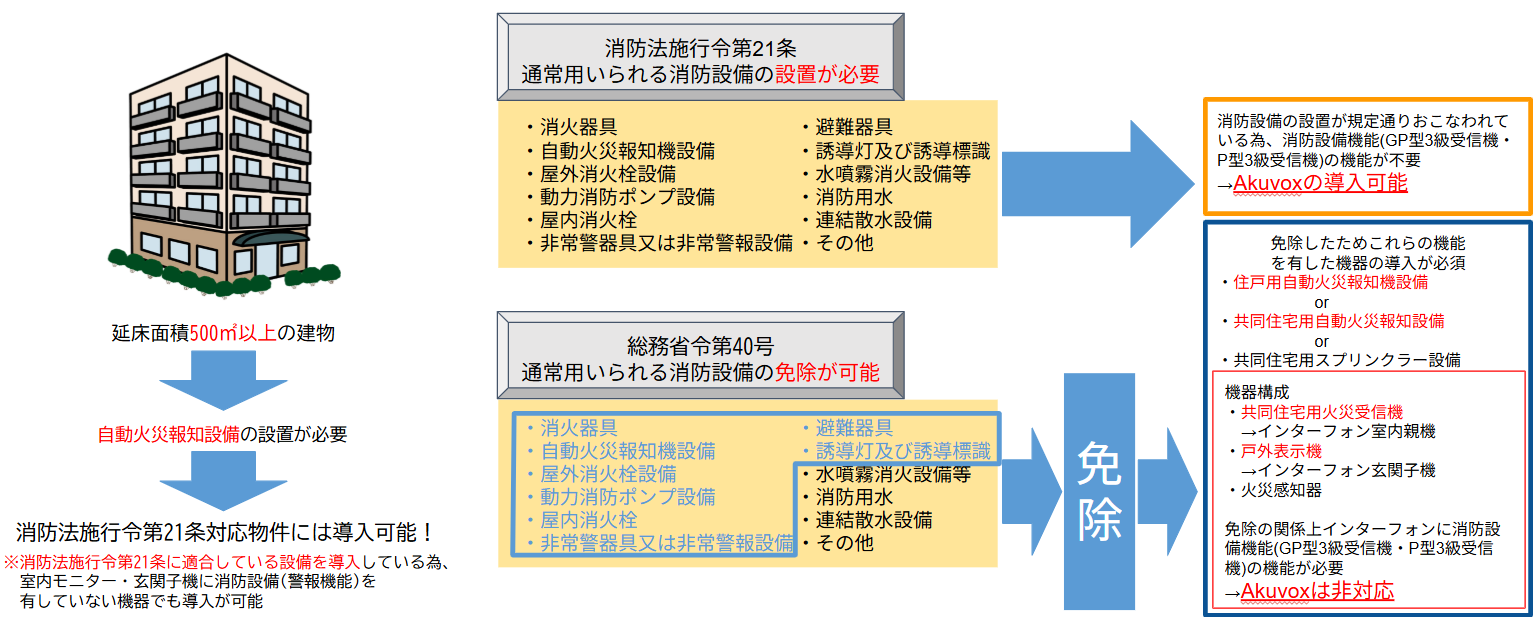

消防法施行令第21条・総務省令第40号のAkuvox導入可否
延床面積500㎡以上の建物であり、自動火災報知設備の設置が必要な建物には消防法施行令第21条または、総務省令第40号の適合基準を満たす消防設備を準備する必要があります。総務省令第40号の適合基準を満たすには、専有部のインターホンにGP型3級受信機・P型3級受信機(自動火災報知設備の一種)の機能がないと設置が出来ず、弊社で取り扱いのある AkuvoxはGP型3級受信機・P型3級受信機に現状対応しておりません。その為、Akuvoxの導入を検討してる場合は消防法施行令第21条に遵守した建物である必要があります。
自動火災報知設備機器構成

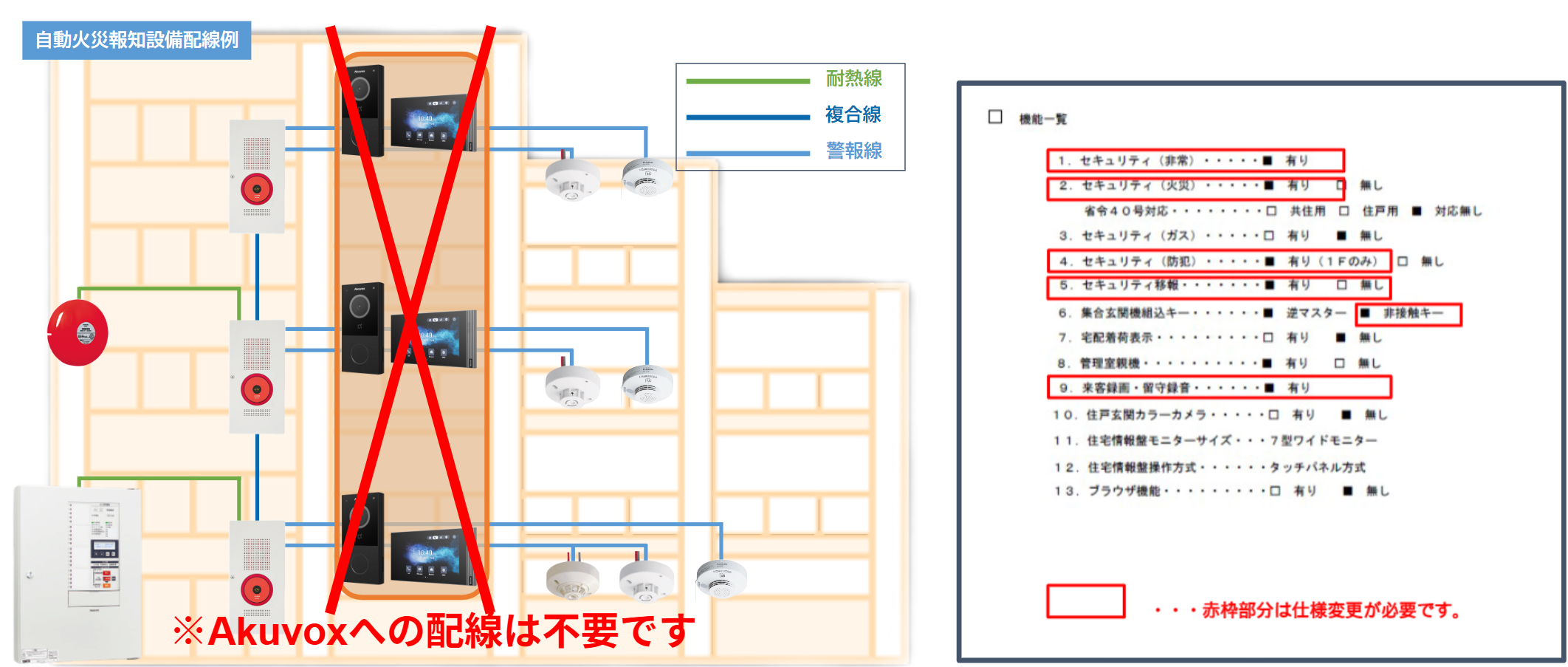

消防法施行令第21条に遵守した建物にAkuvoxを導入する際の自動火災報知設備の配線例になります。AkuvoxはGP型3級受信機・P型3級受信機に現状対応していない為、 Akuvoxに対しての警報線等の配線は不要です。インターホン含めず配線をお願いいたします。
仕様書に関して、機能一覧(下記右側)の赤枠箇所の仕様の確認をお願いいたします。

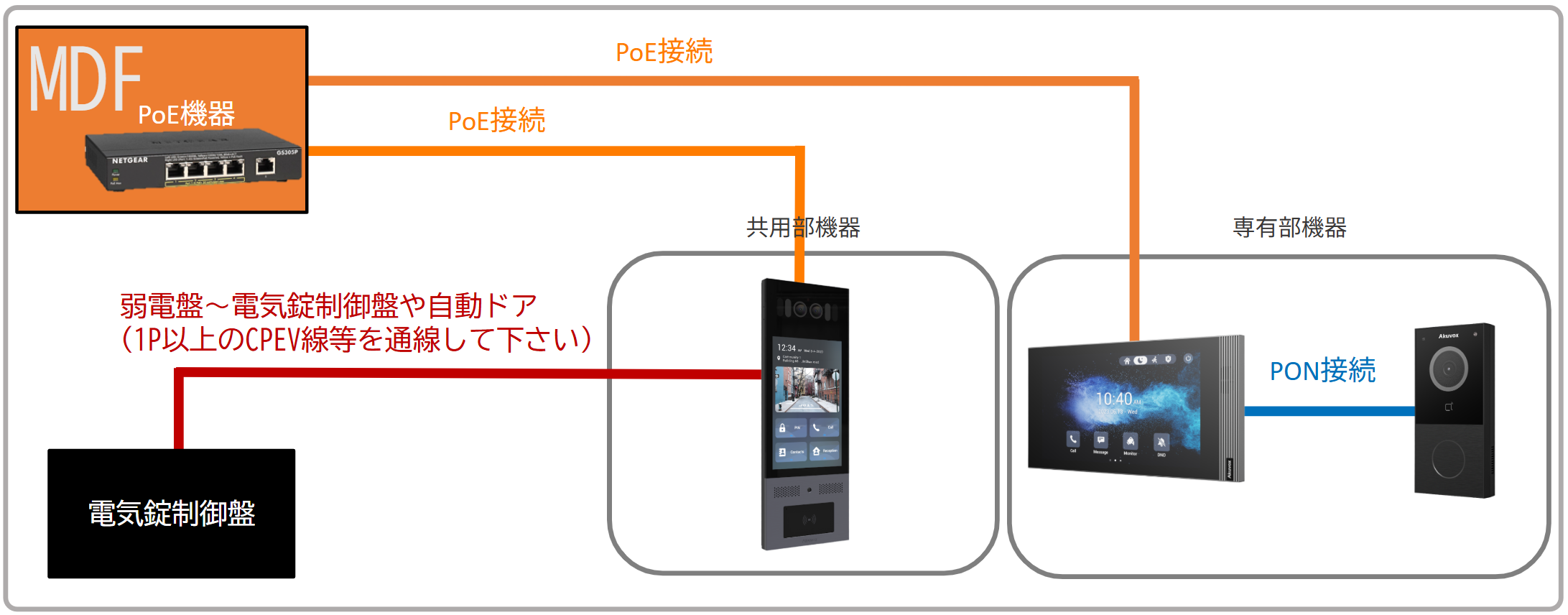

機器構成図警報線等の実配線はおこなわない為、(インターホン)セキュリティ(非常・火災)の有無変更等になります。
Akuvox(IPインターホン)は集合玄関機・室内モニター・玄関子機の3機器にて構成されています。
各機器への給電は、PoE給電・PON接続にておこないます。
【PoE給電】
MDF内にPoE機器を設置し、 PoE機器から集合玄関機・室内モニターへ給電をおこないますのでLANケーブルの通線をお願いいたします。
【PON接続】
玄関子機には室内モニターからPON接続にて給電をおこないますので室内モニターから玄関子機へのLANケーブルの通線をお願いいたします。

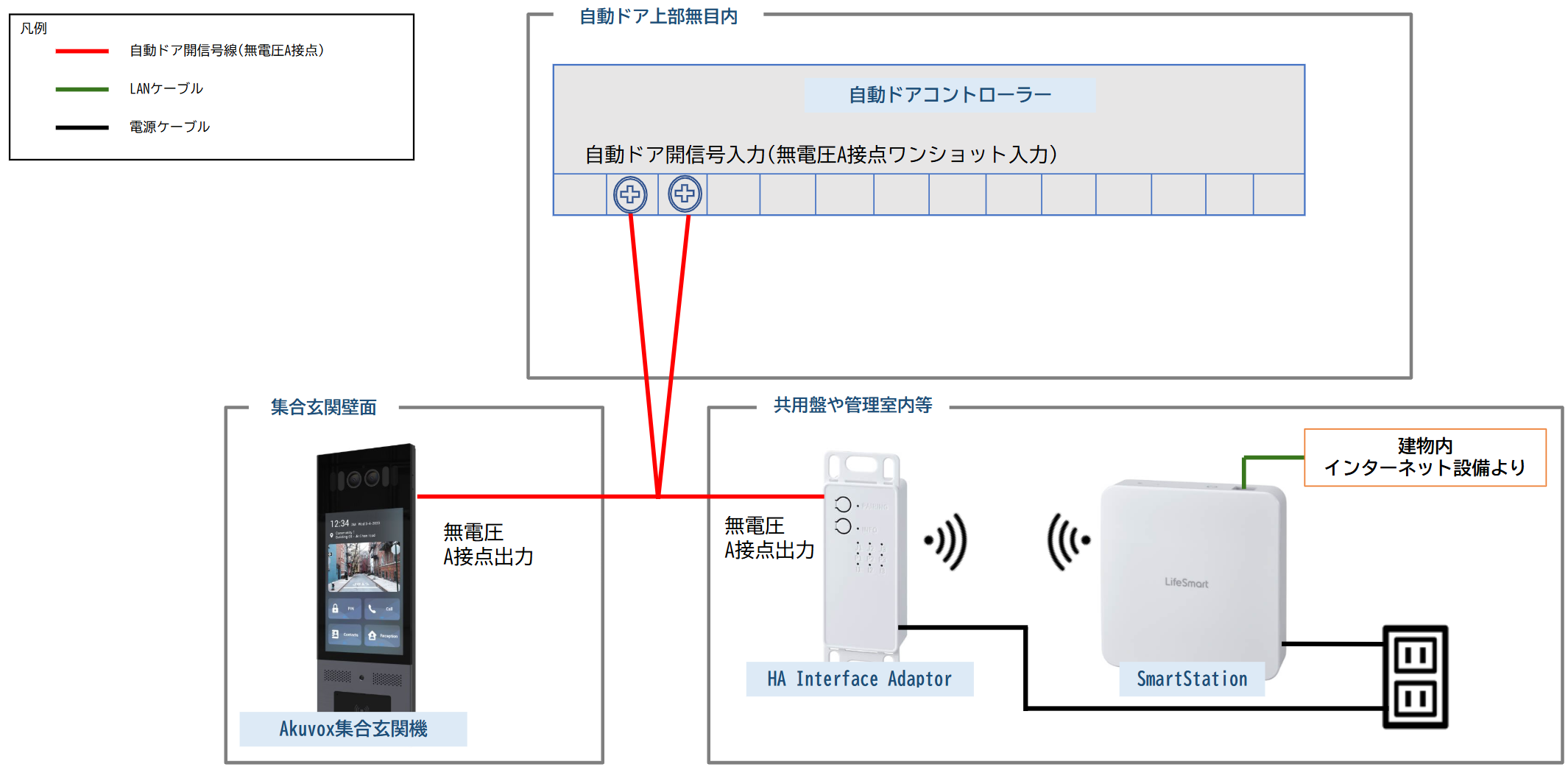

Akuvox & HA Interface Adaptor 自動ドアへの接続例

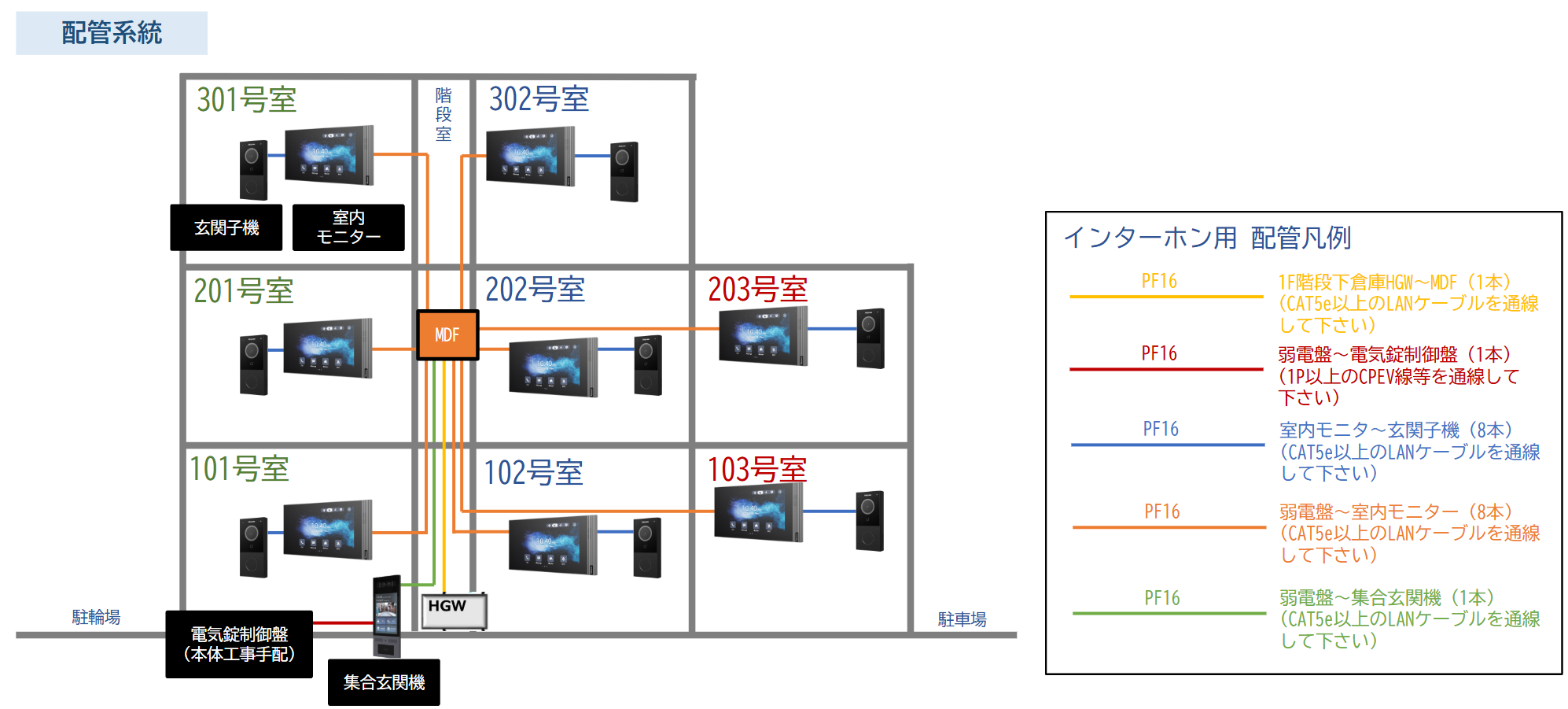

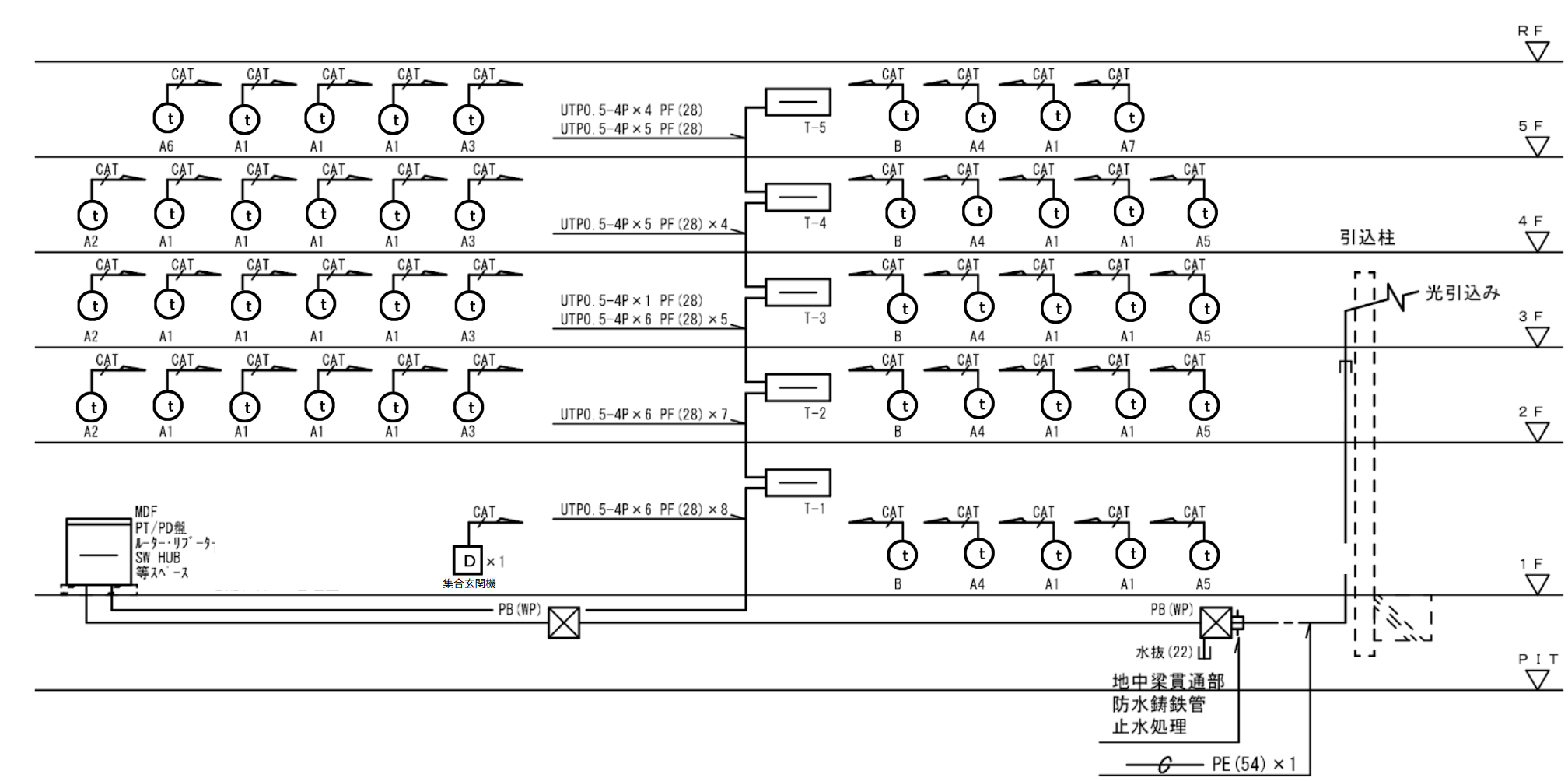

Akuvoxインターホン設備系統図

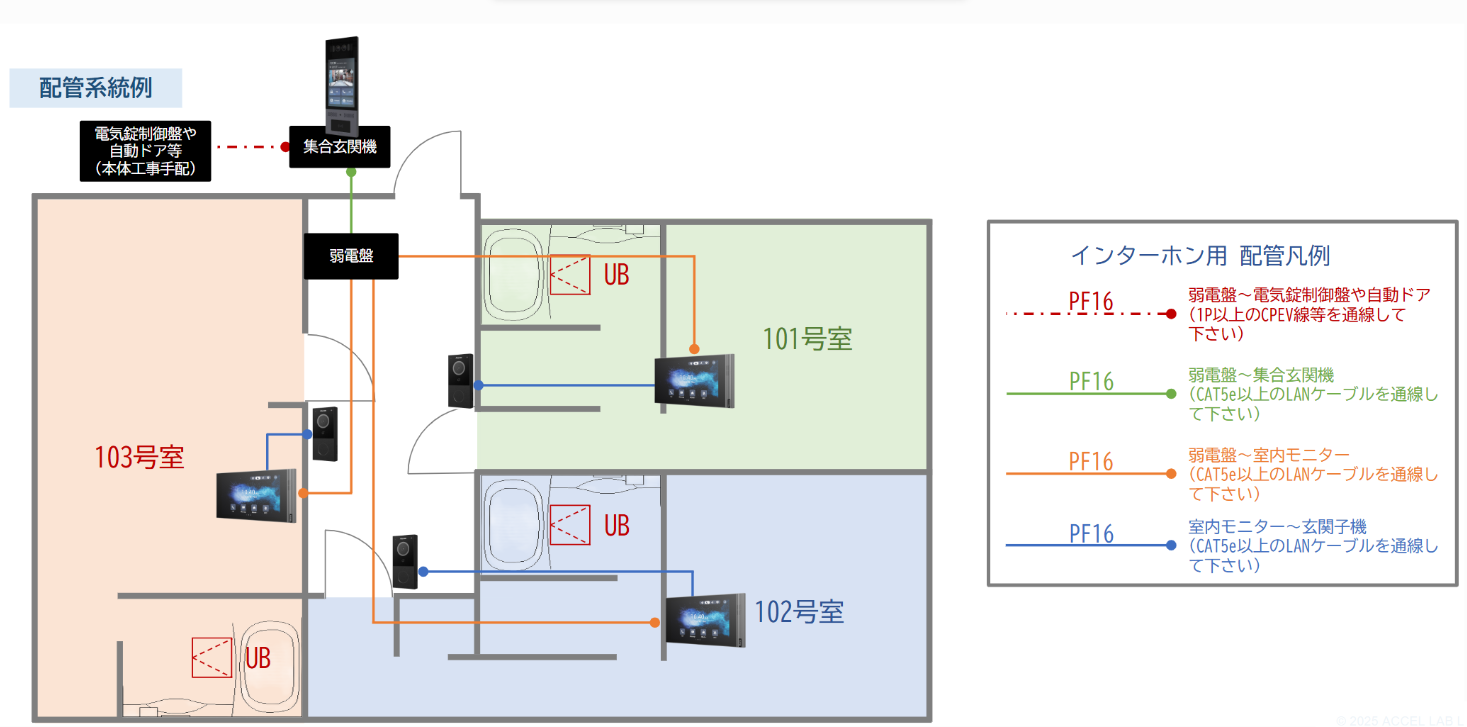

Akuvoxの配管/配線方法

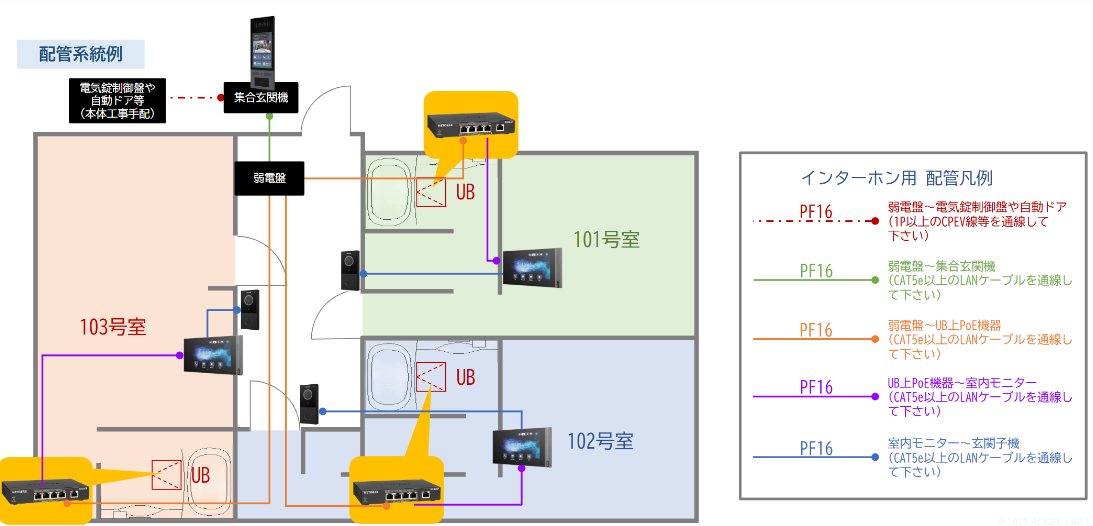

Akuvoxの室内モニターにはPoE方式で電源の供給を行います。玄関子機には室内モニターから電源を供給します(PON接続)各機器へのLANケーブルはMDFからスター型に配線を行います。各管内にLANケーブルを通線してください。
Akuvoxの室内モニターにはPoE方式で電源の供給を行います。玄関子機には室内モニターから電源を供給します(PON接続)各機器へのLANケーブルはMDFからスター型に配線を行います。各管内にLANケーブルを通線してください。
Akuvoxの室内モニターにはPoE方式で電源の供給を行います。玄関子機には室内モニターからPON方式で電源の供給を行います。各機器へのLANケーブルはMDFからスター型に配線を行いますので、各管内にLANケーブルを通線してください。

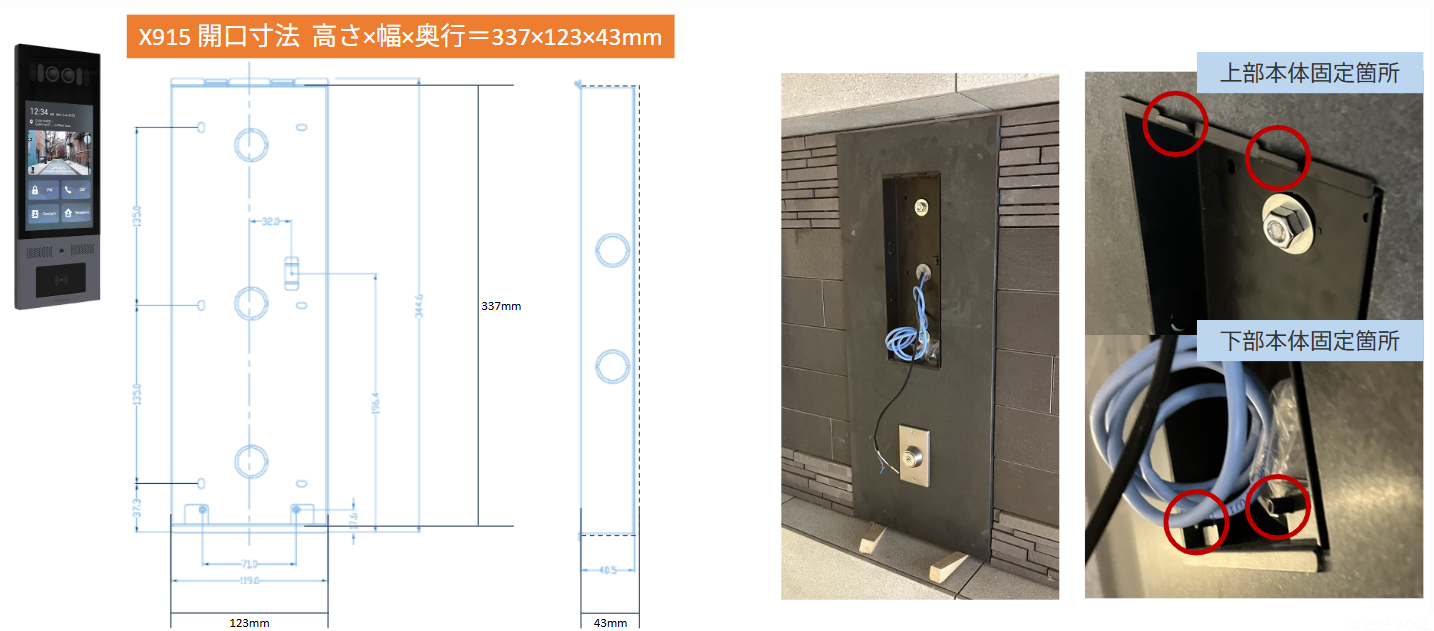

集合玄関機 「X915」の設置方法として、埋込キット(専用ブラケット)をご使用いただく施工が可能です。下記に記載の事前準備作業について、①～④の事前作業のご対応をお願いいたします。
①設置予定箇所の選定②LANケーブルの通線(PoE HUBより)③CPEV線の通線(電気錠制御盤接続用/1P以上を確保)④埋込キットの設置
必要開口寸法につきましては、下記の図面をご参照ください。集合玄関機本体の設置作業は、弊社にて設置いたします。

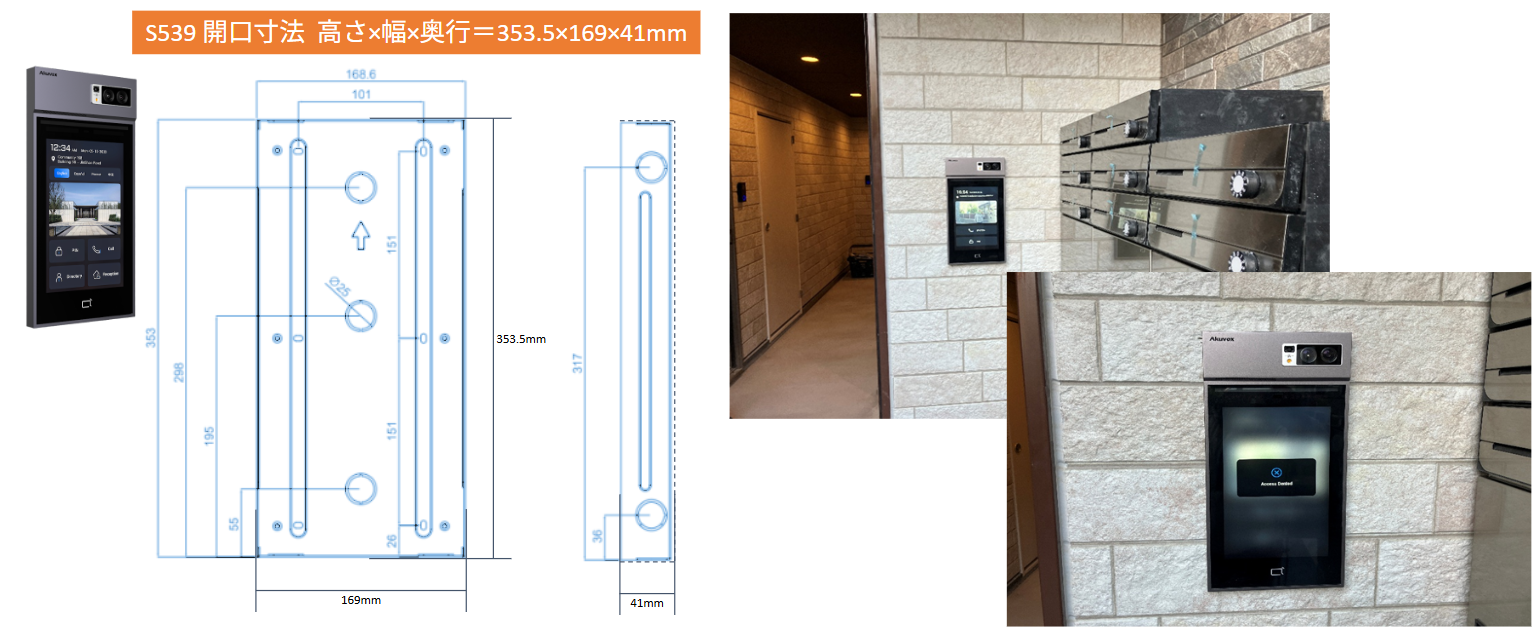

集合玄関機「S539」 の設置方法として、埋込キット(専用ブラケット)をご使用いただく施工が可能です。下記に記載の事前準備作業について、①～④の事前作業のご対応をお願いいたします。
①設置予定箇所の選定②LANケーブルの通線(PoE HUBより)③CPEV線の通線(電気錠制御盤接続用/1P以上を確保)④埋込キットの設置
必要開口寸法につきましては、下記の図面をご参照ください。集合玄関機本体の設置作業は、弊社にて設置いたします。

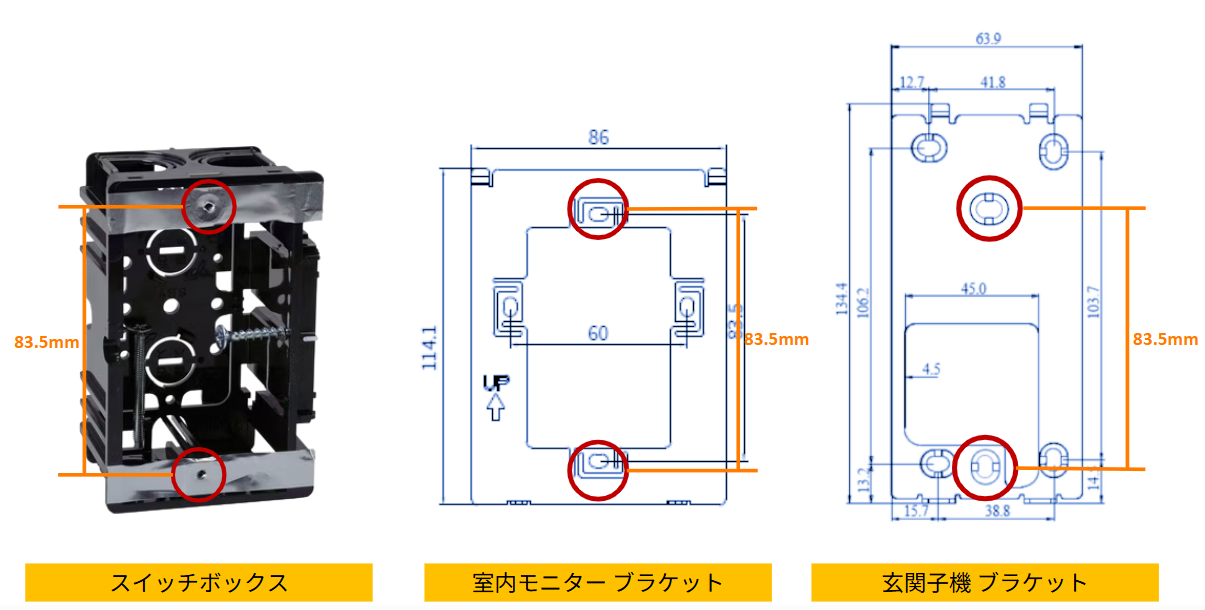

室内モニター・玄関子機ブラケット固定方法について
室内モニターおよび玄関子機の取付ブラケットは、スイッチボックスの取付ピッチ（83.5mm）に対応しております。スイッチボックスを使用した設置を推奨いたします。事前準備として、①～③のご対応をお願いいたします。
①設置予定箇所へのスイッチボックスの設置
②開口作業
③LANケーブル通線
※スイッチボックス内のLANケーブルは1〜2本程度の取り回しとなるため、深型・浅型等の指定はございません。
ブラケットおよび各機器本体の設置は、弊社にて実施いたします。※開口時は、各ブラケット横幅が狭小なため、開口作業の際はスイッチボックスケガキレベルを必ずご使用いただき、縦95mm × 横51mmを厳守していただきますようお願いいたします。

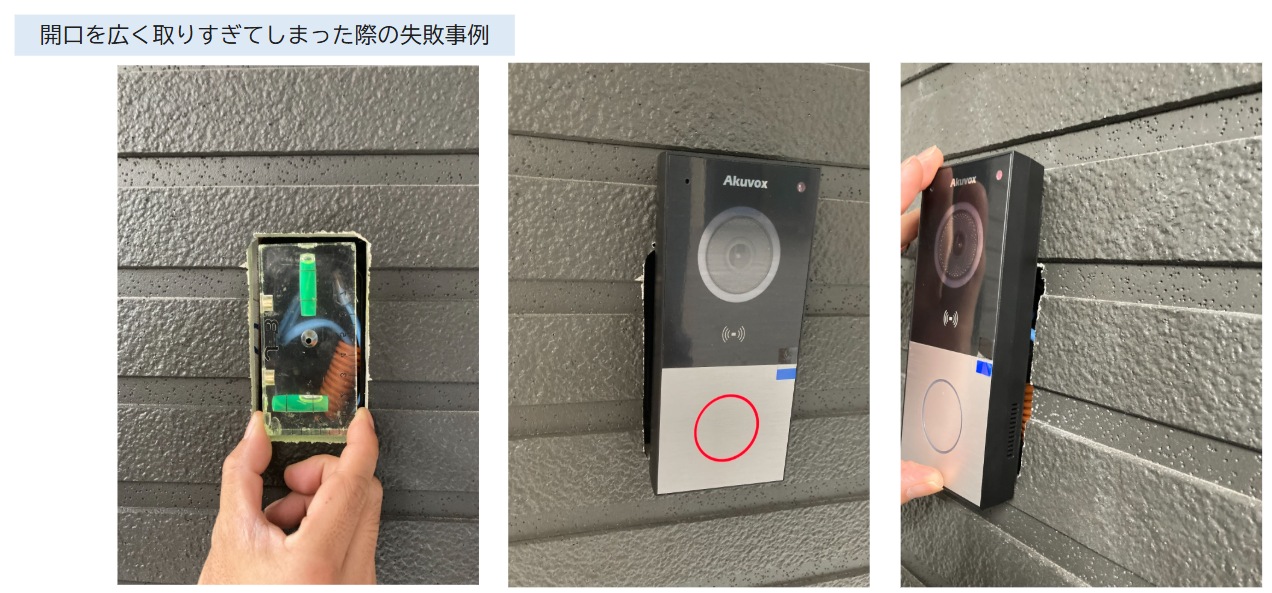

玄関子機施工事注意点 [Akuvox E12N<玄関子機>]
玄関子機設置個所の開口作業の際は、必ずスイッチボックスケガキレベルを使用して 縦95mm × 横51mm での開口をお願いいたします。玄関子機本体のサイズが横幅70mm(ブラケット横幅63.9mm)の為横幅の開口を広くし過ぎてしまうと、開口箇所が子機背面からはみ出してしまいますのでご注意ください。開口が広すぎてしまった場合の修正等は弊社では対応出来かねますのご了承ください。
管理番号：583 / 作成日時：
