FAQ NATURE 施工
-
事前確認NATURE施工の前提

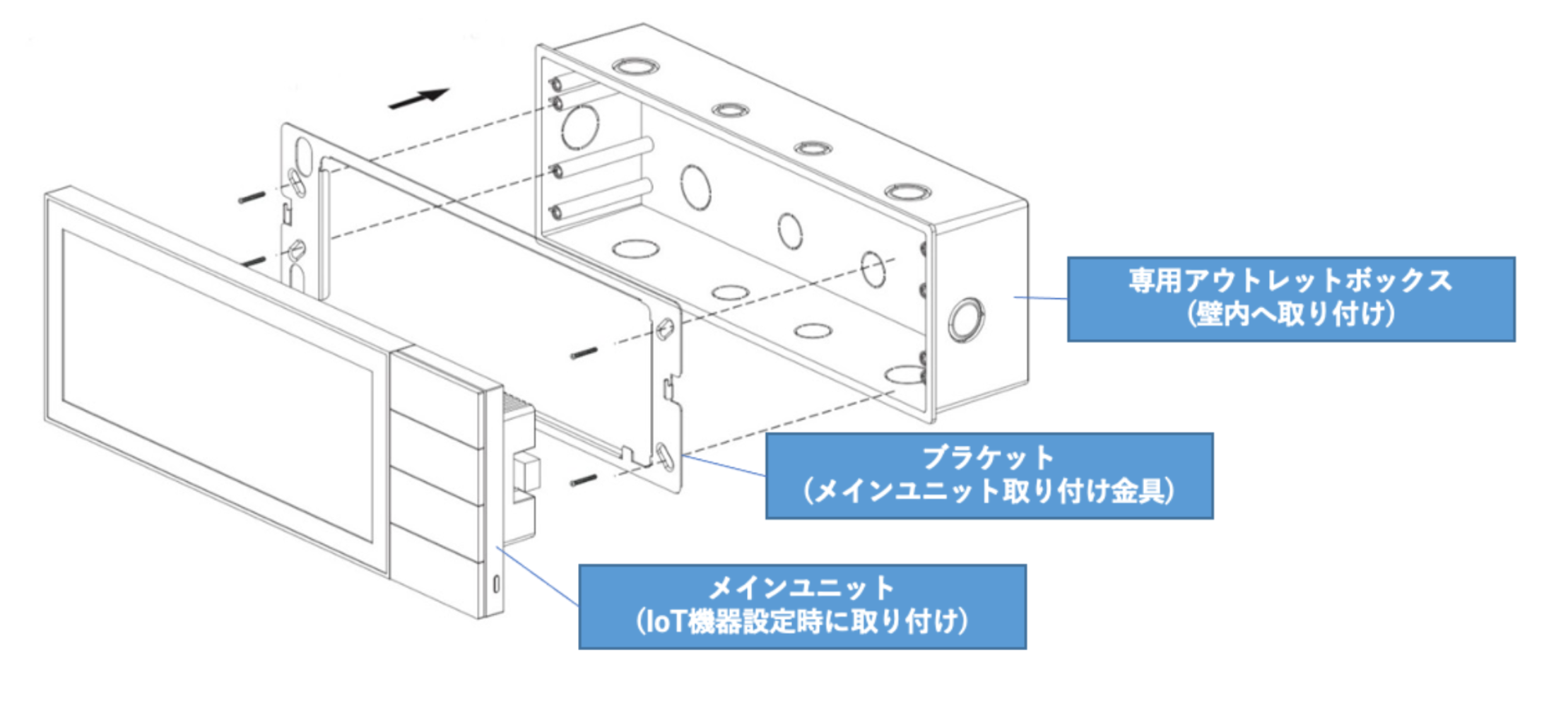

NATUREを設置する際は、壁内に穴をあけ、専用アウトレットボックスを設置します。このため、
壁面に W320 X H96 の開口が必要です。
- 専用アウトレットボックスのサイズ：335W×70D×114H
必要となる電気工事関連作業
NATUREの取り付ける際は、電気工事時に以下の作業が必要となります。
- 専用アウトレットボックスの壁内固定
- 電源ケーブル(VVF1.6-2C)とLANケーブル(Cat.5e以上)の通線
- ボード張り後、アウトレットボックス位置を開口
- 電源接続用コネクタと電源ケーブルの接続
専用アウトレットボックスを事前発送するため、電気工事の開始日をお知らせください。
また、電気工事士へ作業内容のご指示をお願いいたします。

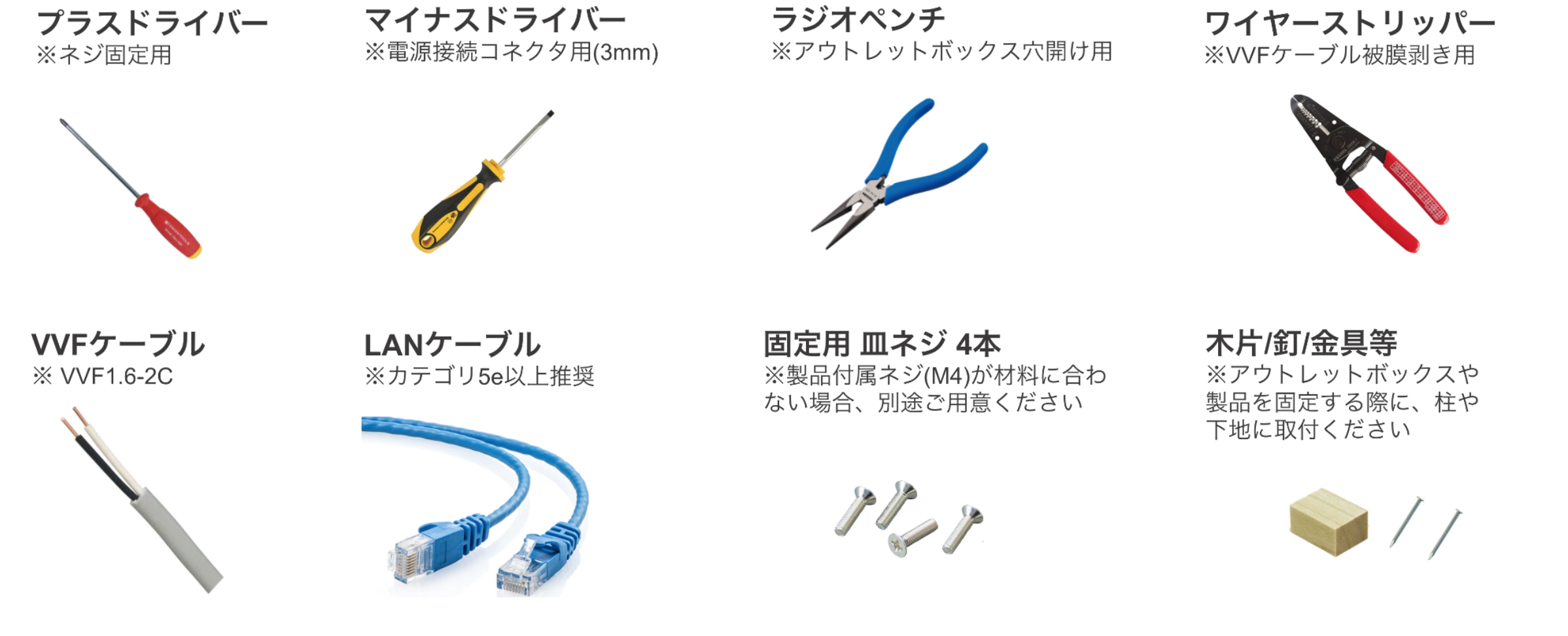

ご準備いただく工具・部材
NATUREを新規に設置するにあたり、以下の工具・部材をご用意ください。

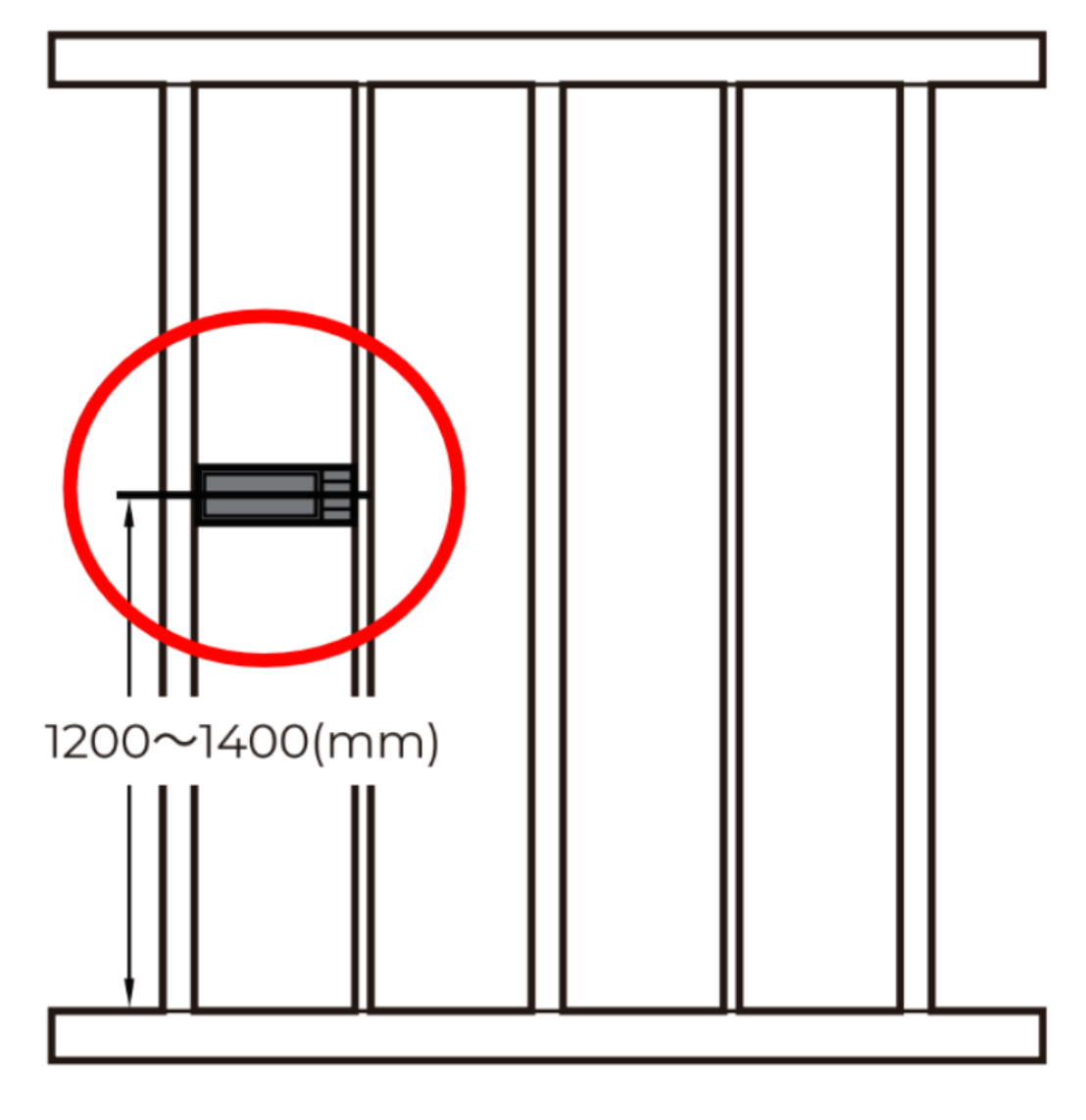

設置位置の決定
壁材取付前の状態で、設置位置を決定します。ディスプレイの視認性や操作のしやすさを考慮し、床上1200～1400mmの位置への設置を推奨しております。
設置・施工
専用アウトレットボックスの固定

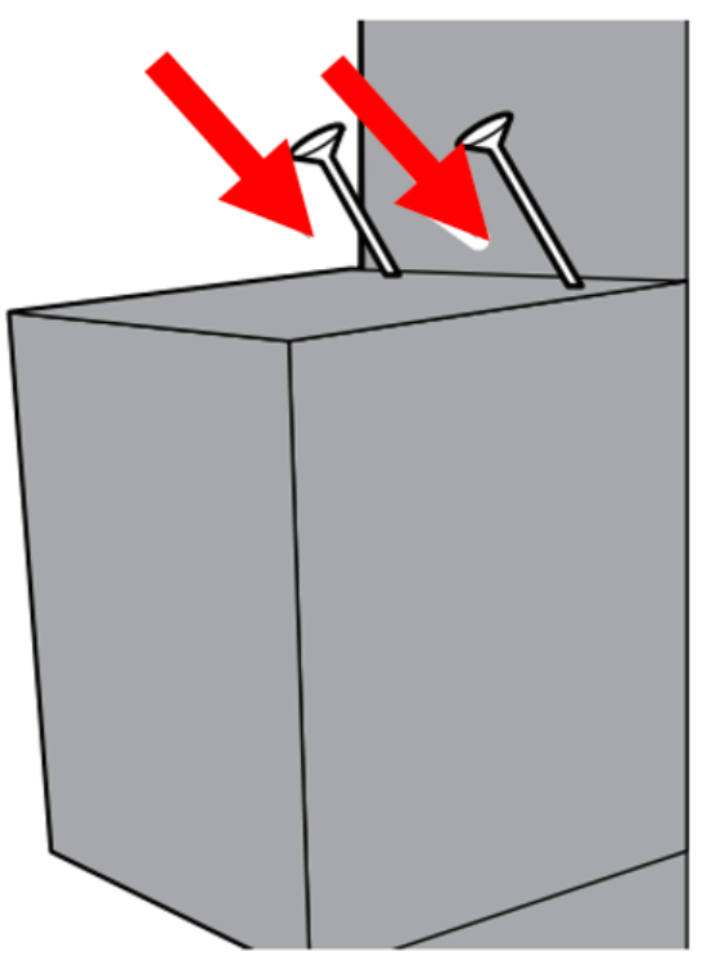

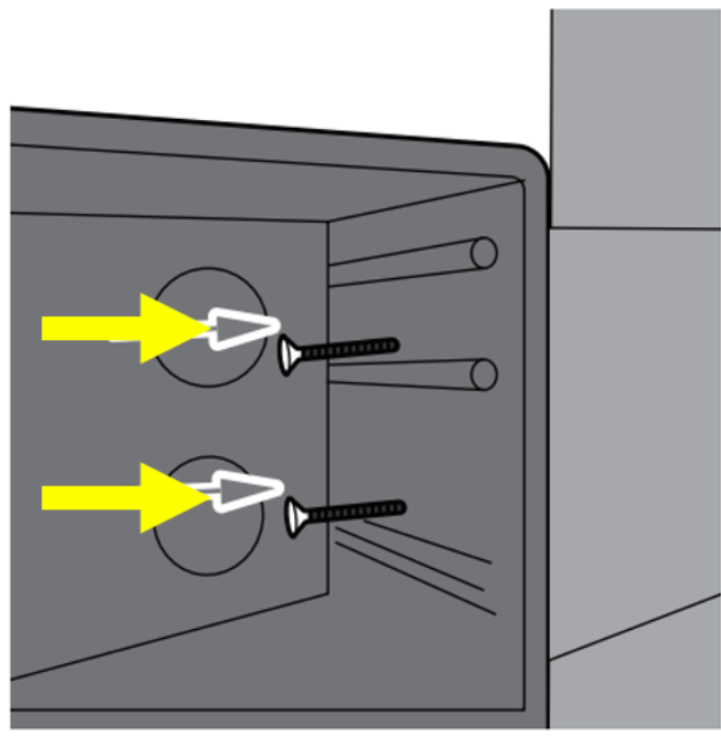

1. 設置位置に専用アウトレットボックスを固定できるよう、柱（間柱、反対壁面など）に適当な木片（木板、金具など）を固定します。
2. 専用アウトレットボックスを、設置した木片に、ネジ留めして固定します。
※専用アウトレットボックスの固定時の注意
- 専用アウトレットボックスが、壁内に落下しないよう注意して固定してください。
- 既に壁材やクロスが貼られていて、専用アウトレットボックスを壁内に設置できない場合には、専用アウトレットボックスは使用せず、下地に直に、マウント金具のみ取付ます。

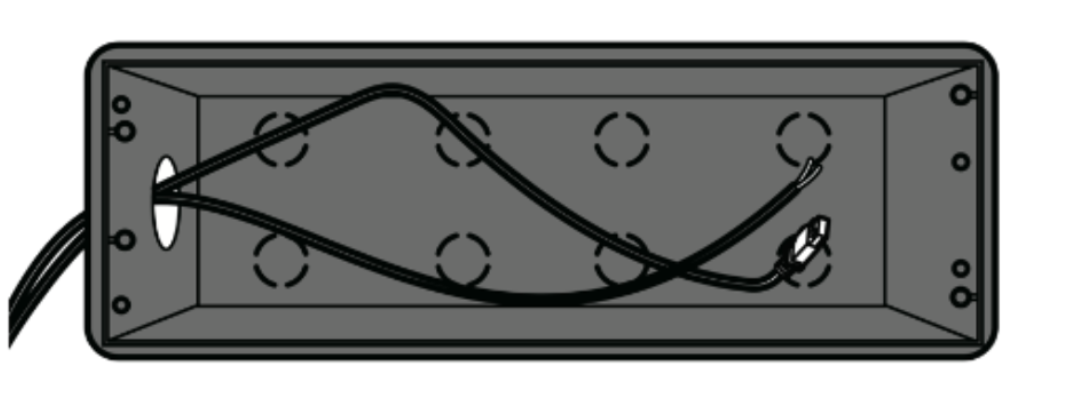

ケーブルの引き込み・壁材貼付

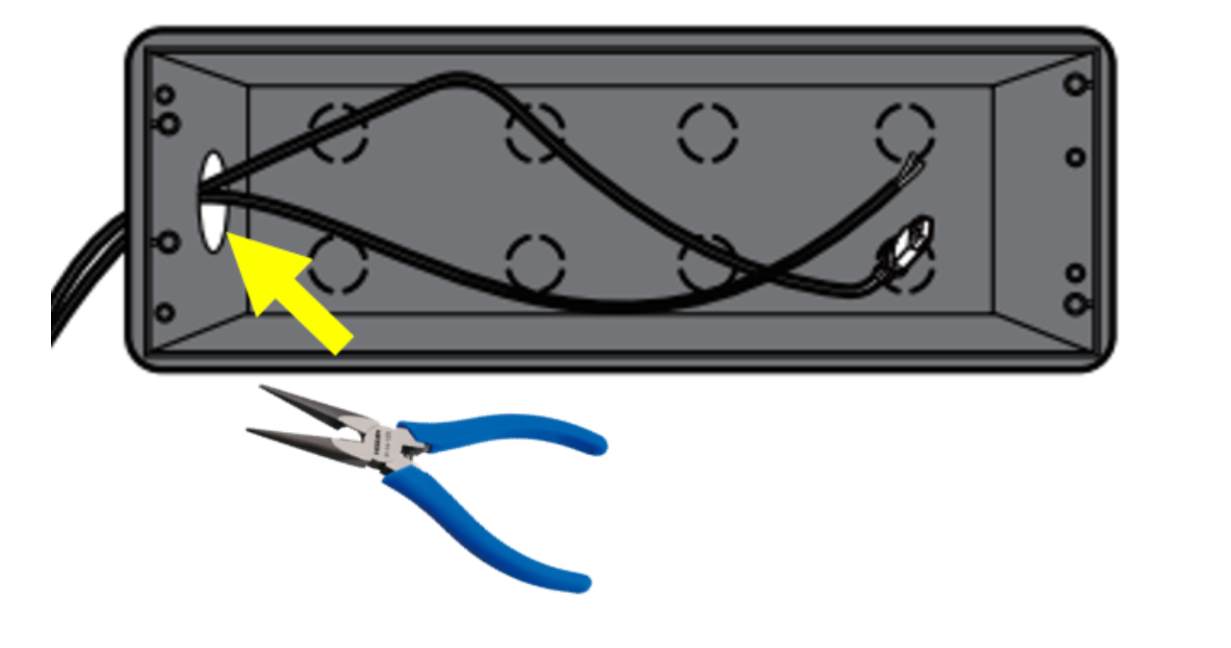

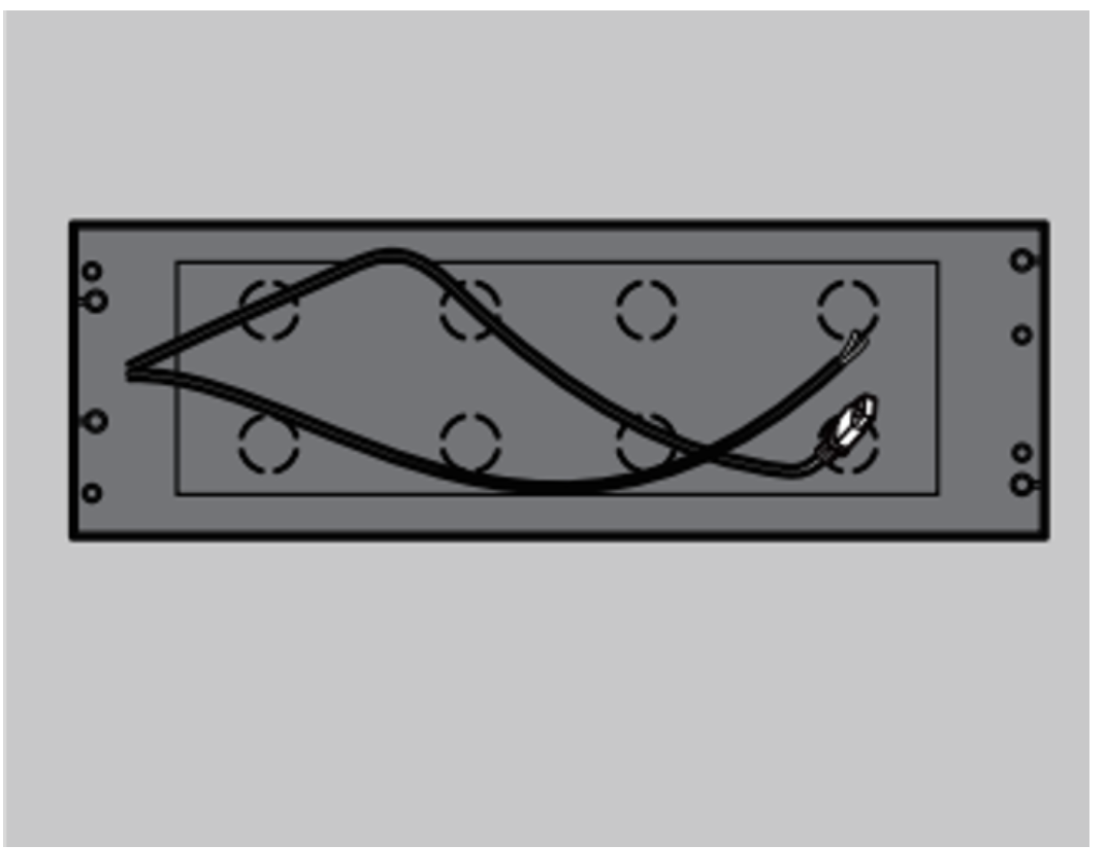

1.ラジオペンチにて、専用アウトレットボックスに、電源ケーブルとLANケーブルを通す穴を開け、各ケーブルを引き込みます。
2. W320 X H96 の開口部を残して壁材を貼ります。
※W320 X H96 の開口部は、専用アウトレットボックス開口部内側より、上下左右それぞれ 4mm 内側に位置するようにします。

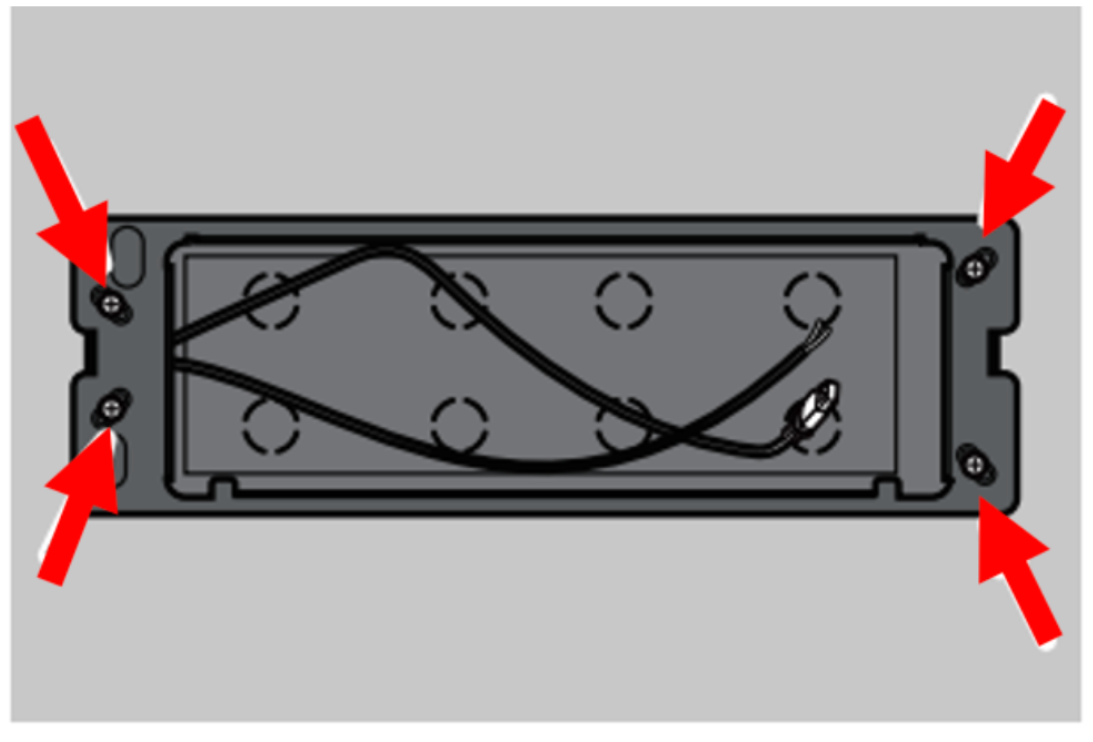

マウント金具の設置1. マウント金具を、引っ掛け部分を上方に向け、設置します。
2. 矢印部分に、付属のボルトで固定します。
※専用アウトレットボックスを設置していない場合には、下地に直に、マウント金具のみ取付ます。
※製品付属ネジ(M4)が材料に合わない場合、別途皿ネジをご用意ください。

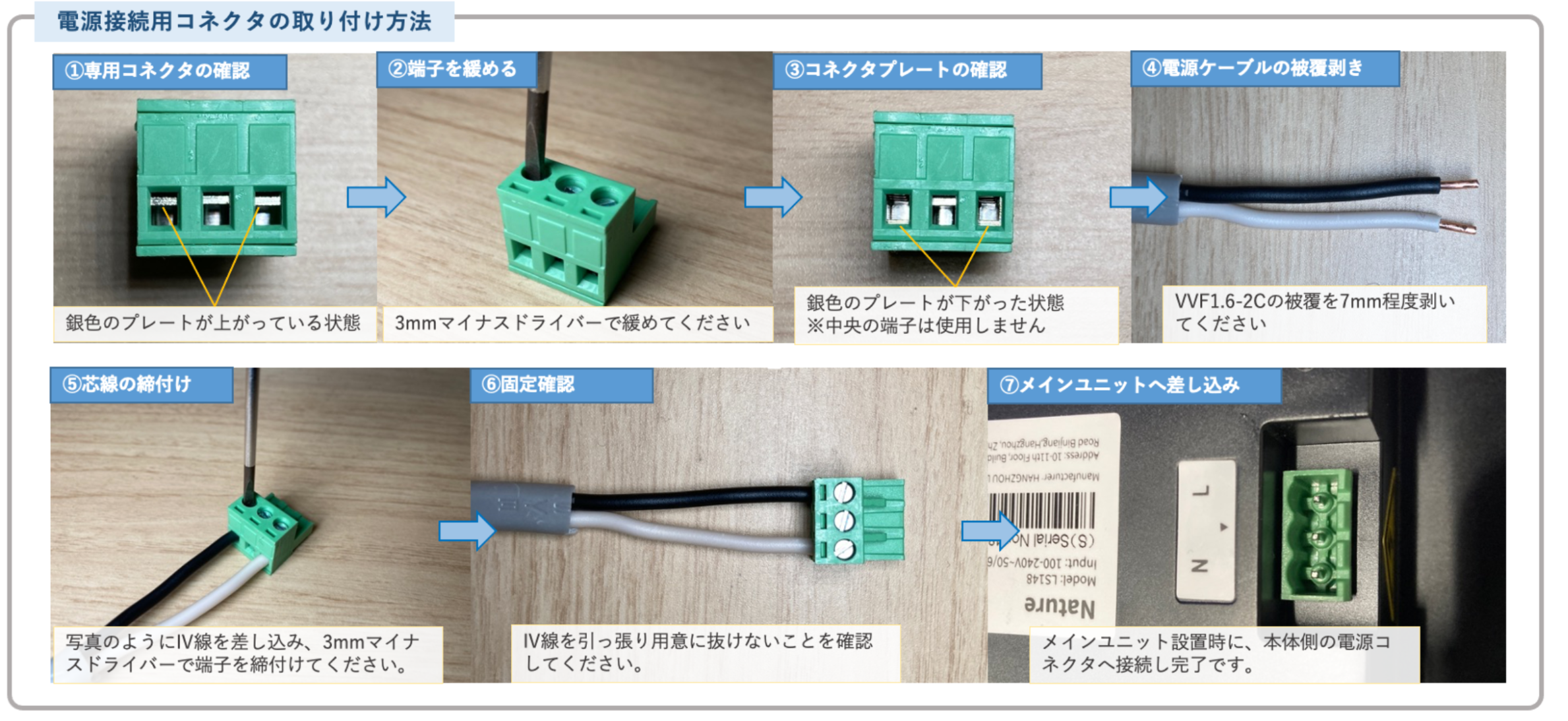

電源ケーブルの取付準備
電気工事時に、付属の電源接続用コネクタをVVFケーブルへ取り付けてください。

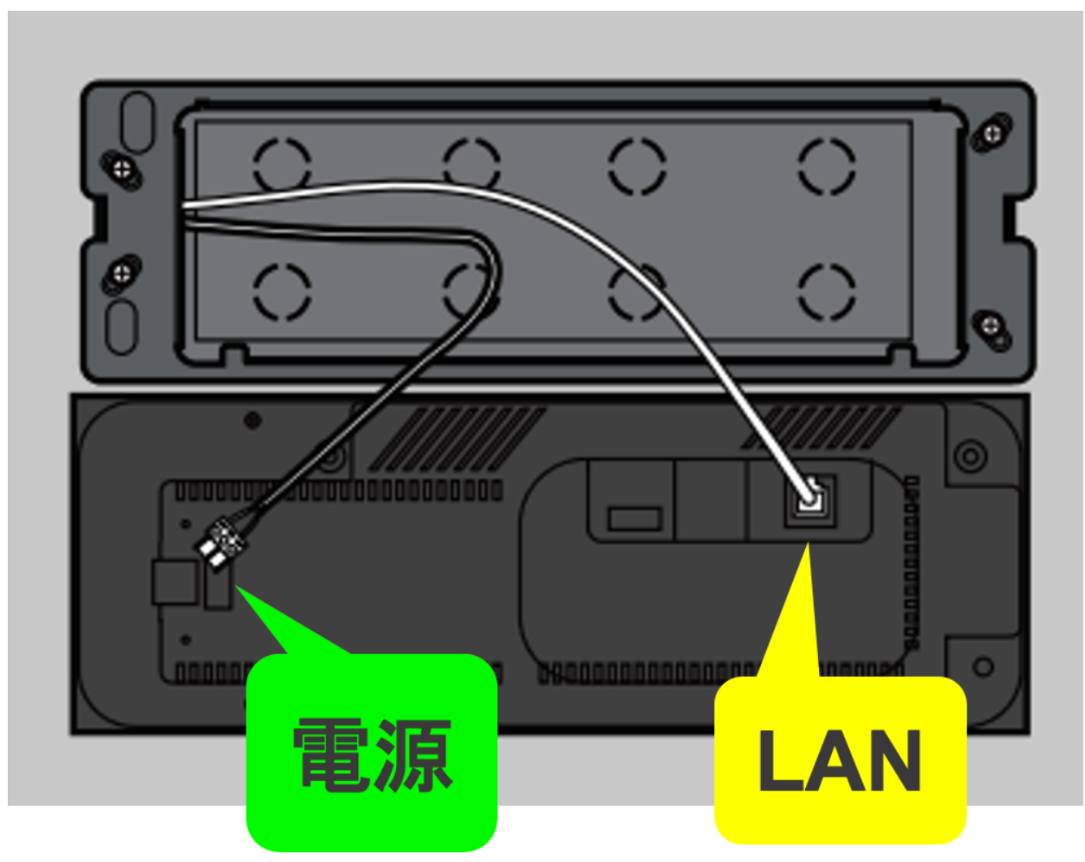

ケーブルの接続
1. LANケーブルは、有線LAN接続の場合、[LNA]と表示されている箇所に接続します。
2. 電源ケーブルは、活線(黒)を「L」、中性線(白)を「N」にして、[電源]と表示されている箇所に接続します。
※アース線(緑)を「G」に接続する必要はありません。
本体の固定

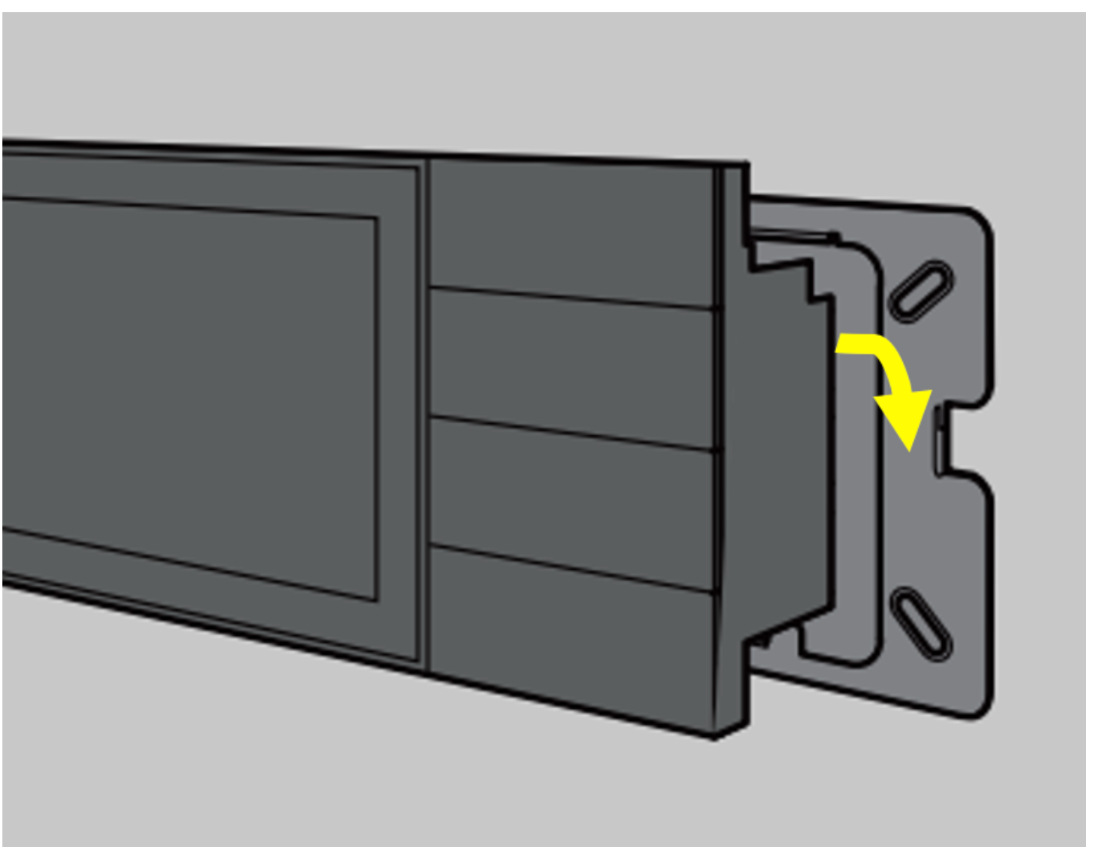

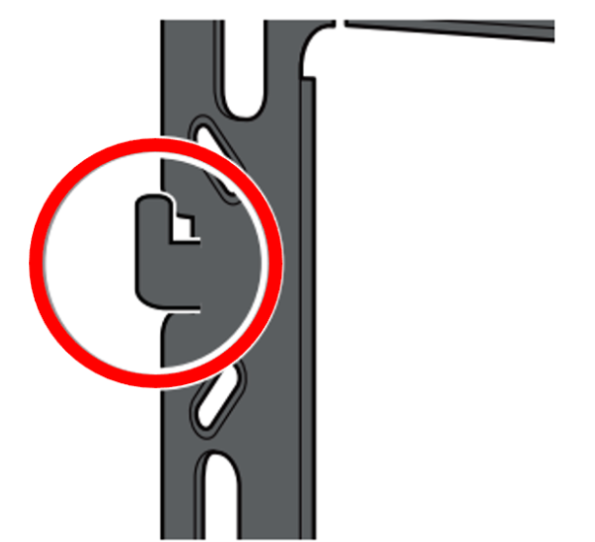

マウント金具の突起に、本製品を上から引っ掛けるようにして、固定します。本体がマウント金具の突起に掛かり、ぐらつかないことを確認ください。
動作確認
電源ON確認

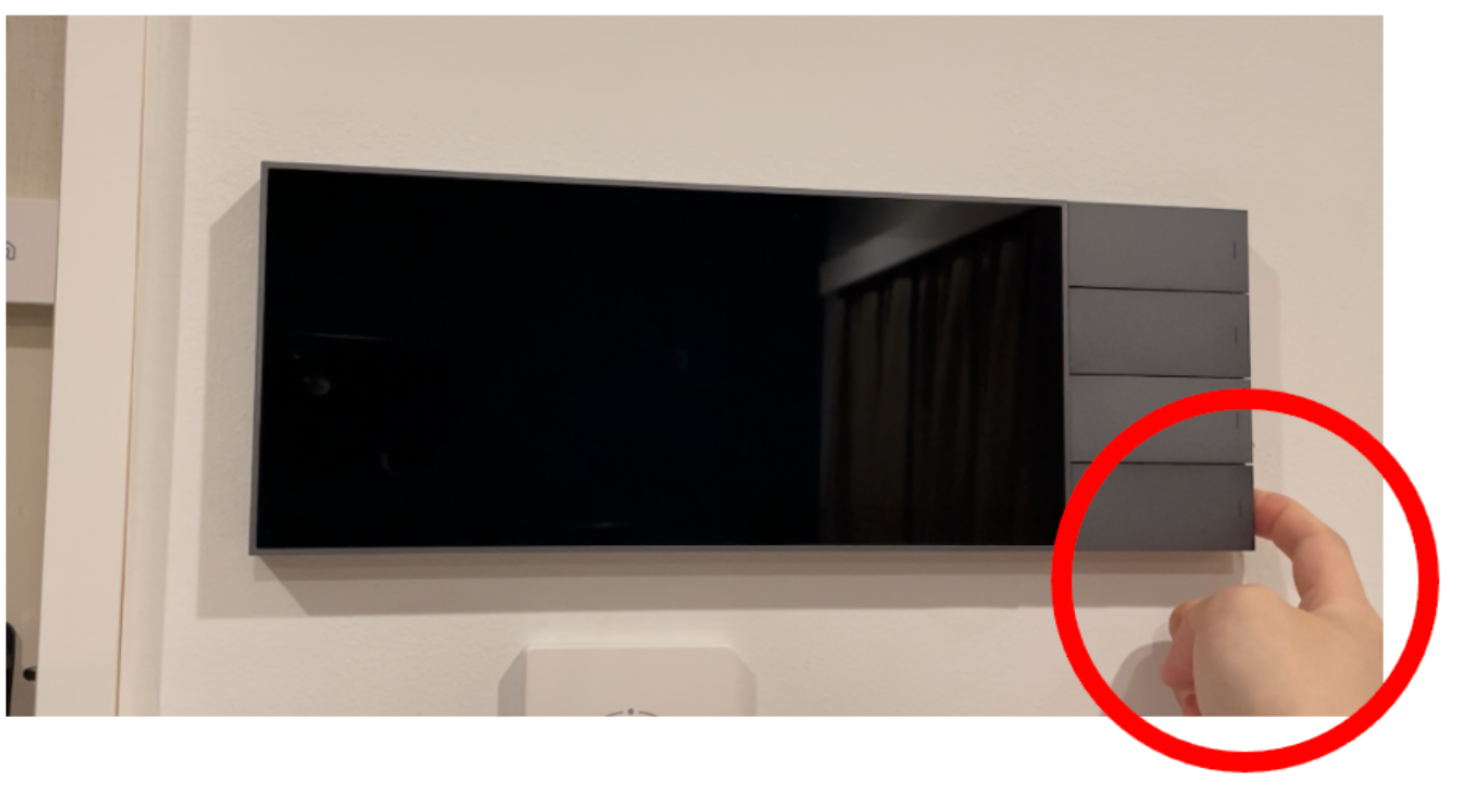

1. 本製品右側の側面下部にある「電源ボタン」を約5秒間長押しします。

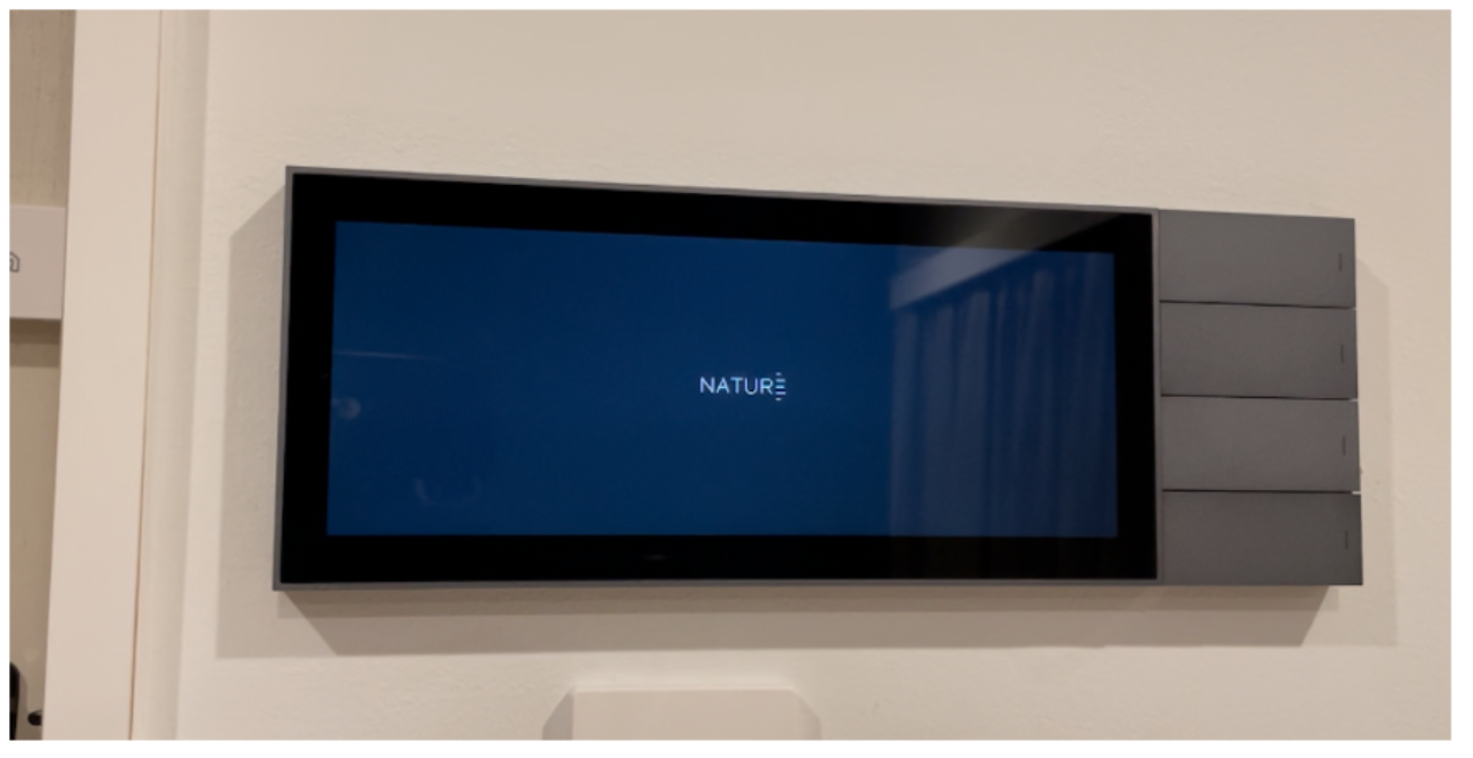

2. ディスプレイに「NATURE」が表示され、起動することを確認します。
有線LAN接続確認

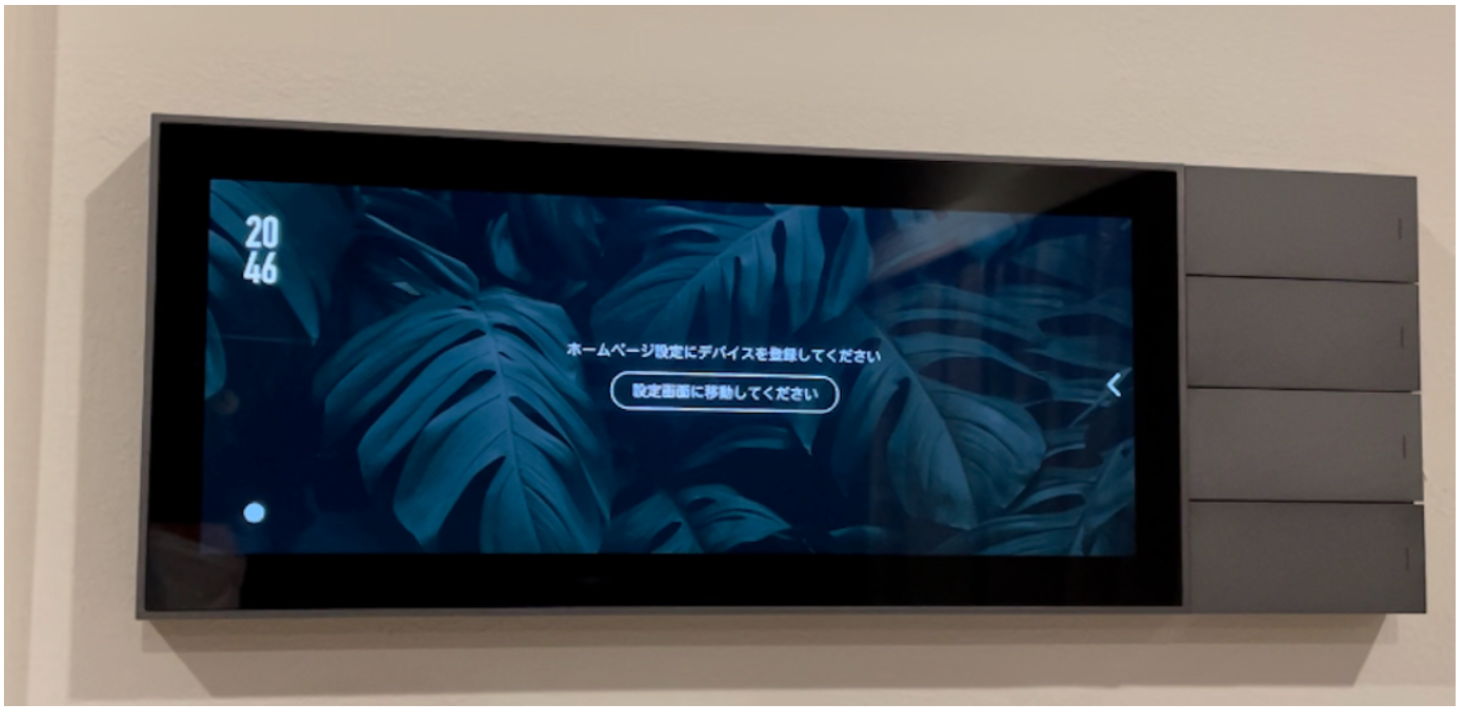

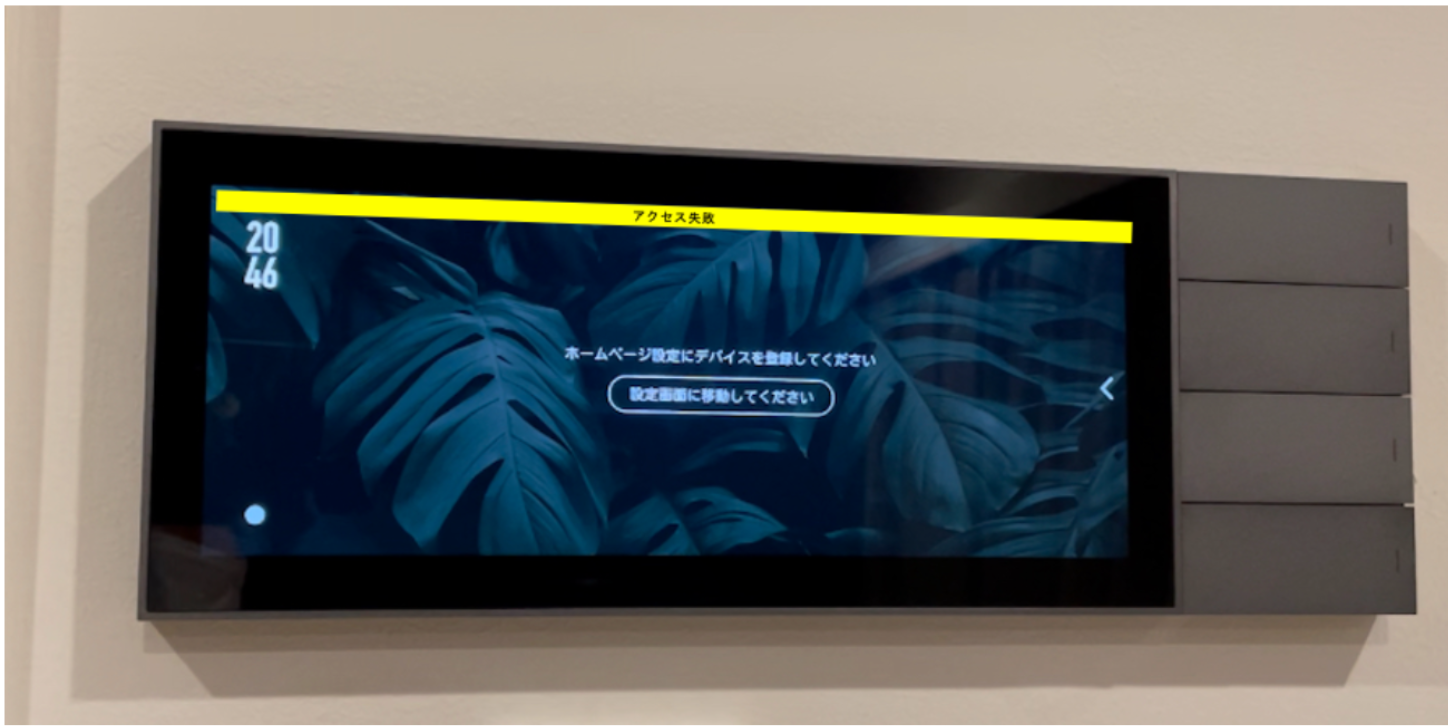

<接続NG状態>
ディスプレイ上部に黄色で「アクセス失敗」が表示されている場合、有線LAN接続ができておりません。配線状況についてお確かめください。

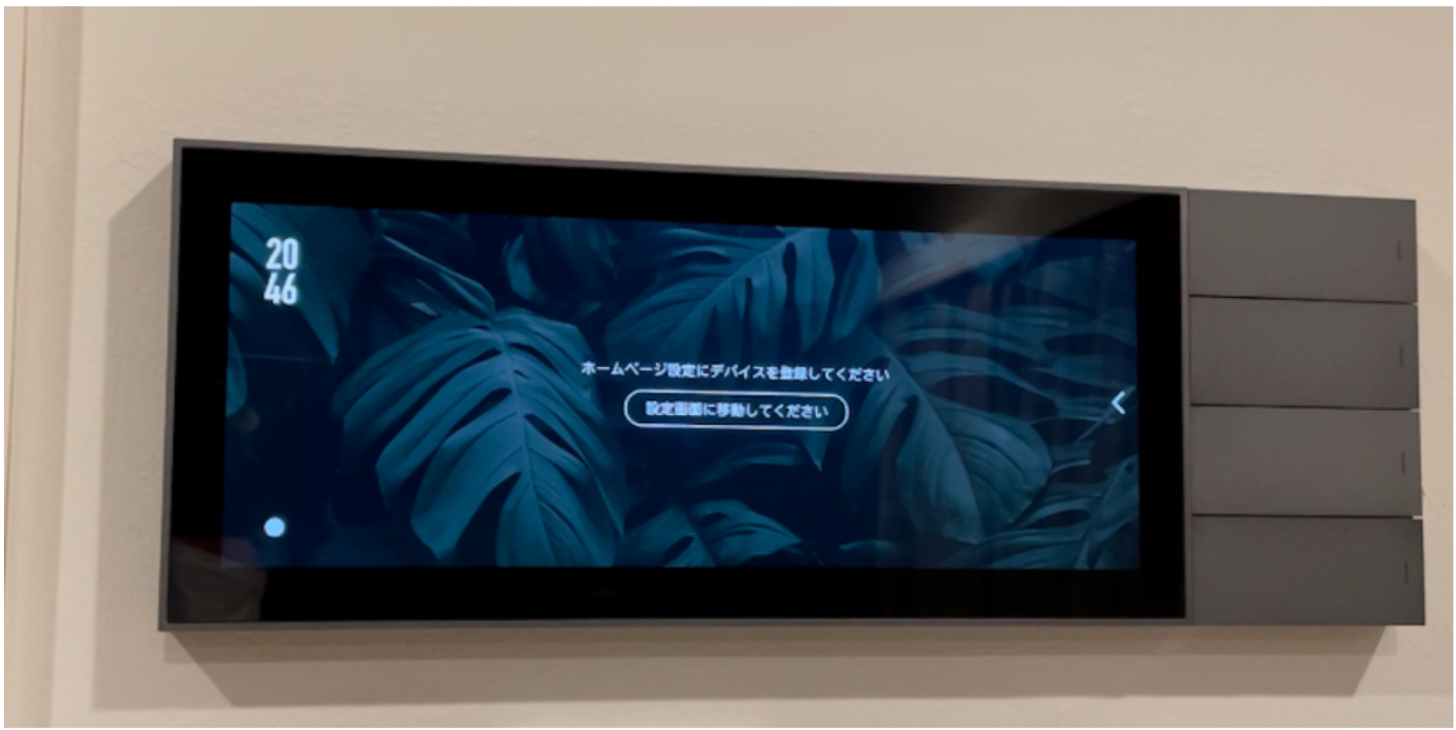

<接続OK状態>
ディスプレイ上部に何も表示されていなければ、正しく接続できています。
※本製品はWi-Fi接続も可能です。画面左下[●]>[システム設定] > [ネットワーク]より設定いただけます。
保護シールの剥離
本製品ディスプレイに貼付された、透明保護シールを剥離ください。
これで設置完了です。
