マンション共用部のエントランスドアを、入居者のSpaceCoreアプリで解錠するためのデバイス取り付け方法について、説明します。
はじめに
ゲートウェイ（SmartStation または aliehub）と、HA Interface Adaptorをオートエントランス部に設置します。
HA Interface Adaptorは、無電圧接点端子での接続が可能です。2通りの取り付けパターンをご紹介します。

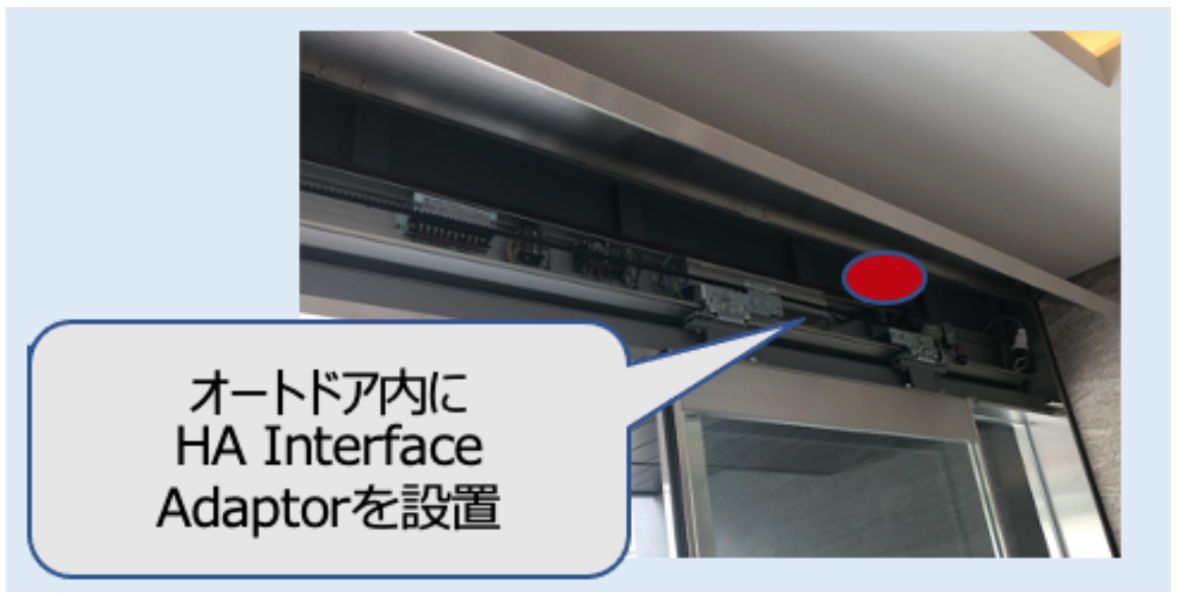

【パターン①】オートドアユニットに取り付ける方法
エントランスのオートドア内に、他センサと並列で、HA Interface Adaptorを取り付ける方法です。

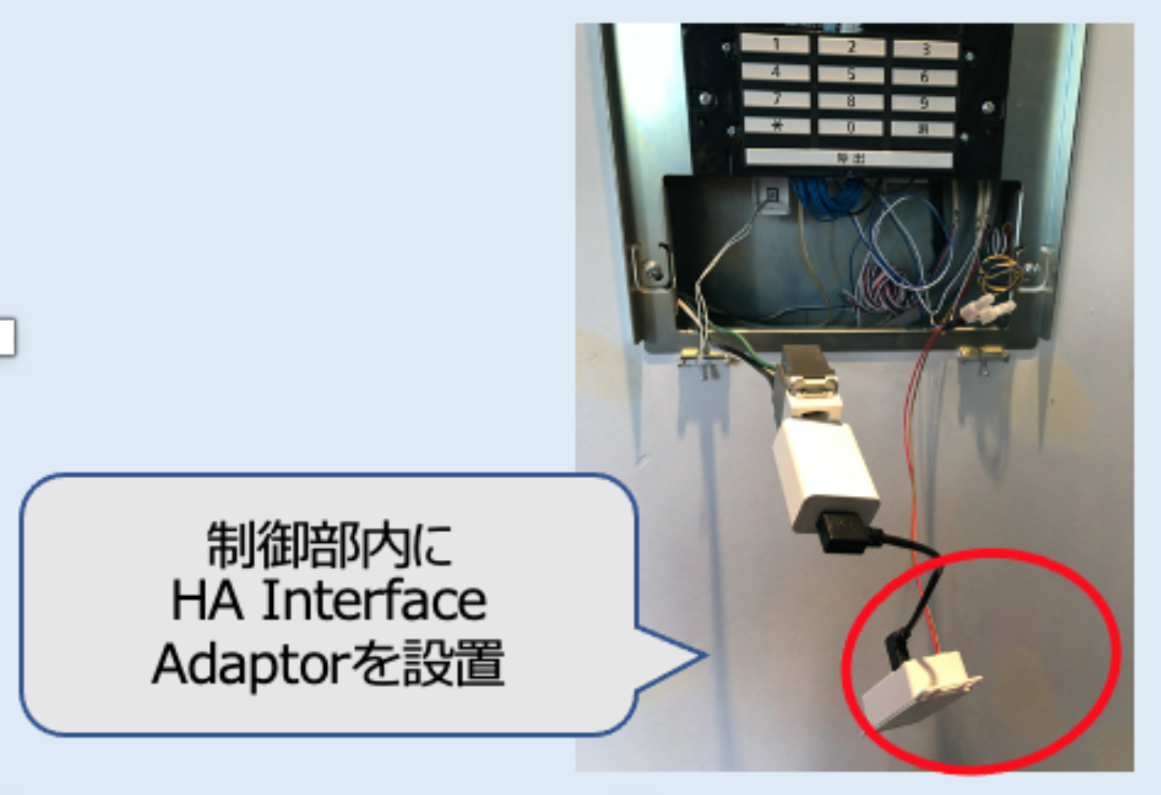

【パターン②】制御部に取り付ける方法
操作パネルの中にHA Interface Adaptor取り付ける方法です。
取り付け方法

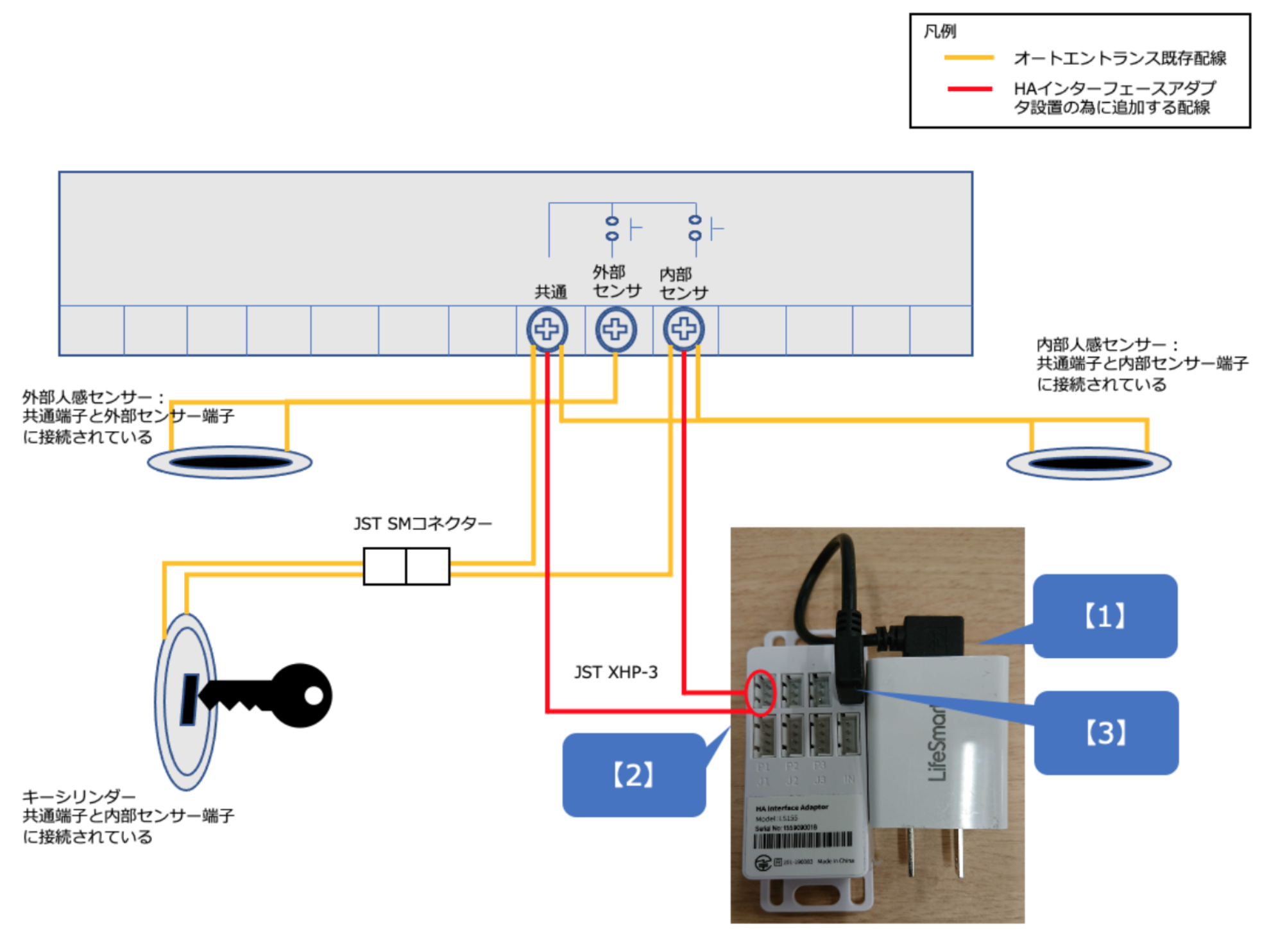

【パターン①】オートドアユニットに取り付ける方法
① HA Interface adaptorに付属するUSBケーブルをUSB/ACアダプターに差し込みます。
② HA Interface adaptorの無電圧接点端子に、内部センサー端子を2番ピン（中央）に、共通端子を3番ピン（1番上段）に接続してください。
※無電圧接点端子用のケーブルは予めご用意ください
③ HA Interface adaptorのミニUSB端子に、付属のUSBケーブルを接続し、USB/ACアダプターを引き込んだ電源コンセントに接続します。
④ ゲートウェイに、ACコンセント、有線LANを接続し、通信状態にします。
⑤ ゲートウェイとHA Interface Adaptorをペアリングします。
※本作業の際、アクセルラボ にてリアルタイムで設定しますので、ご連絡ください。またペアリング中、HA Interface Adaptor側でボタン押下の操作が必要になりますのでご協力ください。
⑥ペアリング完了後、動作確認を行い、問題なければ、操作パネル内にHA Interface adaptorを格納します。

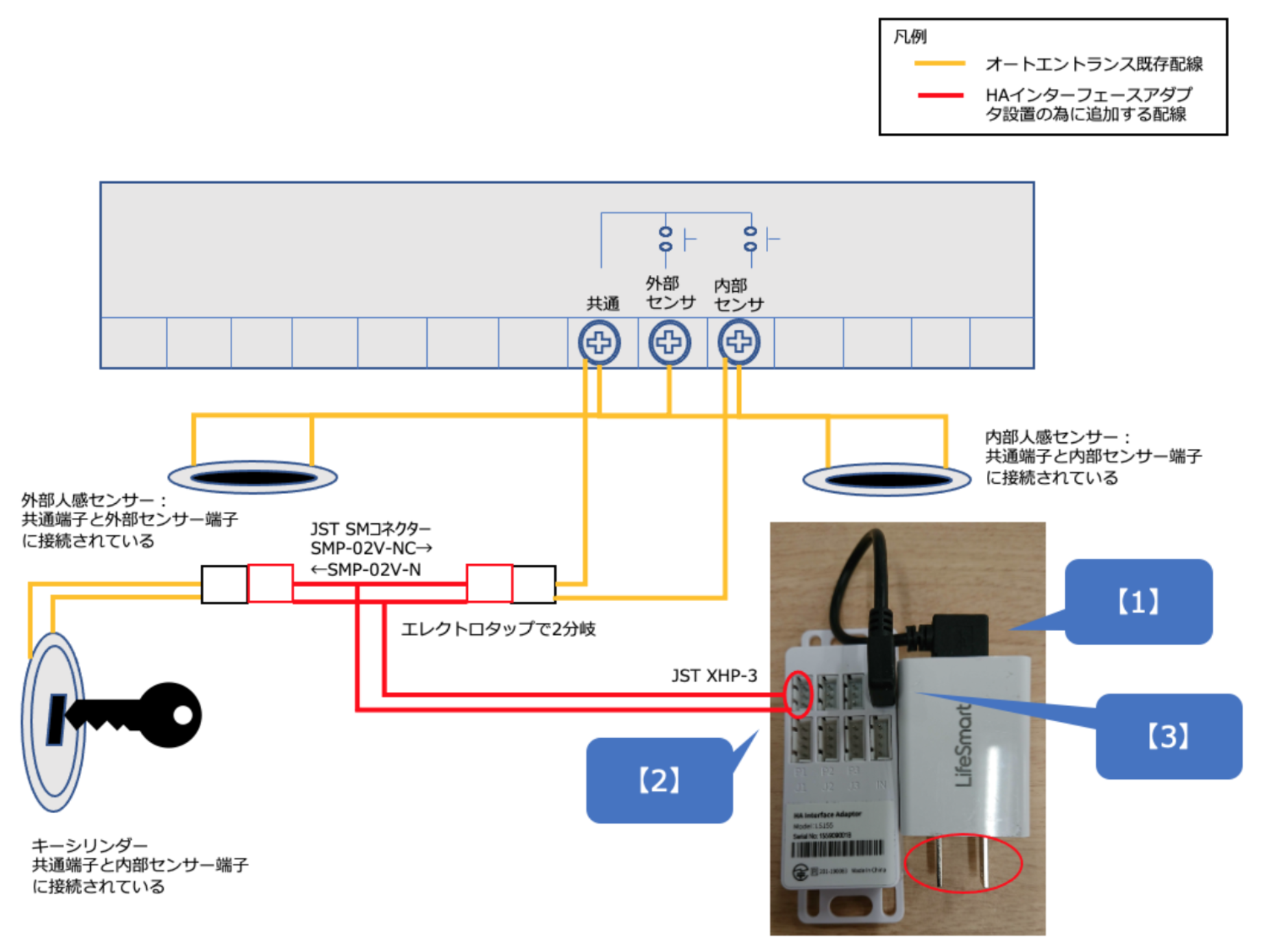

【パターン②】制御部に取り付ける方法
① HA Interface adaptorに付属するUSBケーブルをUSB/ACアダプターに差し込みます。
② HA Interface adaptorの無電圧接点端子に、内部センサー端子を2番ピン（中央:COM）に、共通端子を3番ピン（上段:NO）に接続してください。
※無電圧接点端子用のケーブルは予めご用意ください
③ HA Interface adaptorのミニUSB端子に、付属のUSBケーブルを接続し、USB/ACアダプターを引き込んだ電源コンセントに接続します。
④ ゲートウェイに、ACコンセント、有線LANを接続し、通信状態にします。
⑤ ゲートウェイとHA Interface Adaptorをペアリングします。
※本作業の際、アクセルラボ にてリアルタイムで設定しますので、ご連絡ください。またペアリング中、HA Interface Adaptor側でボタン押下の操作が必要になりますのでご協力ください。
⑥ ペアリング完了後、動作確認を行い、問題なければ、オートドアユニット内にHA Interface adaptorを格納します。

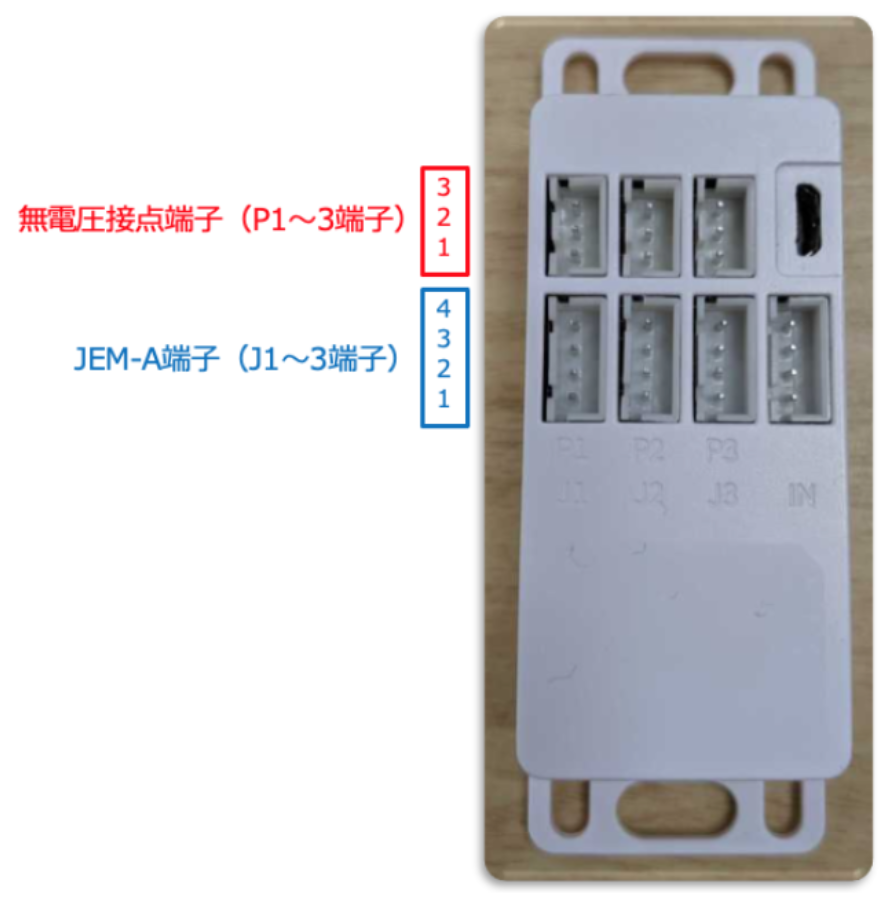

各端子のピンアサイン
●無電圧接点端子（P1～3端子）
3番ピン：NO(a接点：On時COM間で導通)
2番ピン：COM
1番ピン：NC(b接点：Off時COM間で導通)
●JEM-A端子（J1～3端子）
4番ピン：モニタ信号(低)
3番ピン：モニタ信号(高)
2番ピン：制御信号(低)
1番ピン：制御信号(高)
