HA Interface Adaptor を電動シャッターに取り付ける方法について説明します。
※HA Interface Adaptorの基本的な取扱方法については、こちらをご覧ください。
※三和シヤッター製 押ボタンスイッチ C型スイッチボックス （埋込形）への取付施工例です。
用意するもの
VCTFコード 0.3sq 6芯 押ボタンスイッチ～HA Interface Adaptor間の敷設に満たす長さをご用意ください。 VCTFコード 1.25sq 4芯 20cm ギボシ端子スリーブ オス＆メスセット 8セット リングスリーブ E形(小) 5個 JST XHP-3コネクタ 3個 JST SXH-001T-P0.6Nコンタクト 6個 電工ペンチ ギボシ端子の加工に使用します 精密圧着ペンチ XHコネクタコンタクトの加工に使用します 圧着工具 リングスリーブの加工に使用します 取付手順

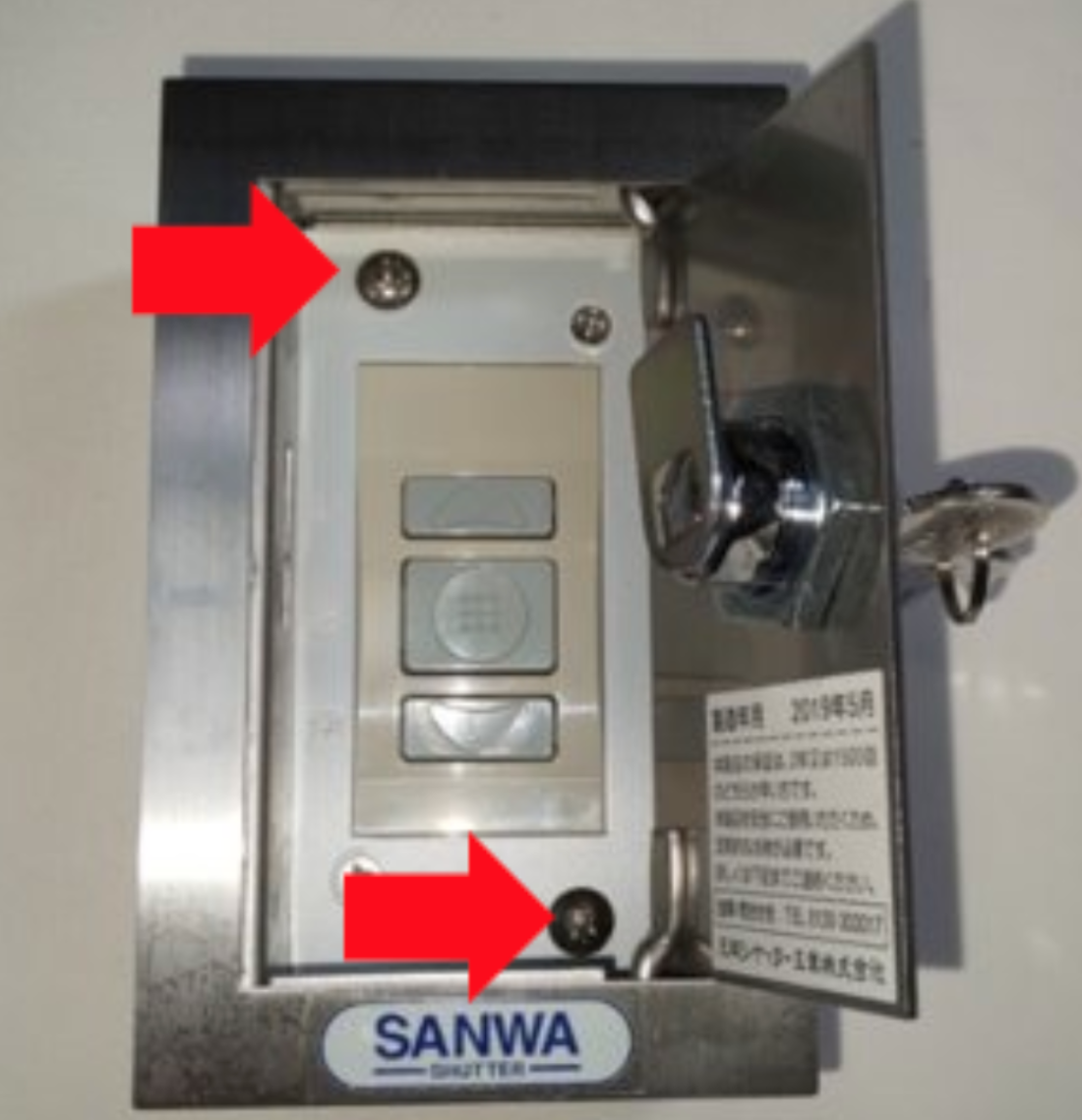

①押ボタンスイッチの基板取付ネジ（赤矢印）を取り外し、金属枠を取り外して、押ボタンスイッチのプレートをスライドして取り外します。

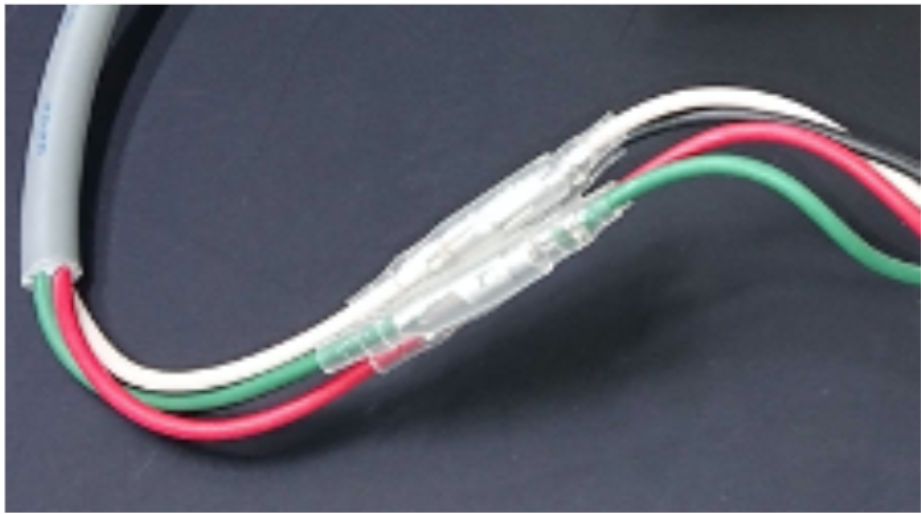

②スイッチ部を前方に引き出し、つながっているギボシ端子部を露出させてください。ギボシ端子４セットを丁寧に外してください。

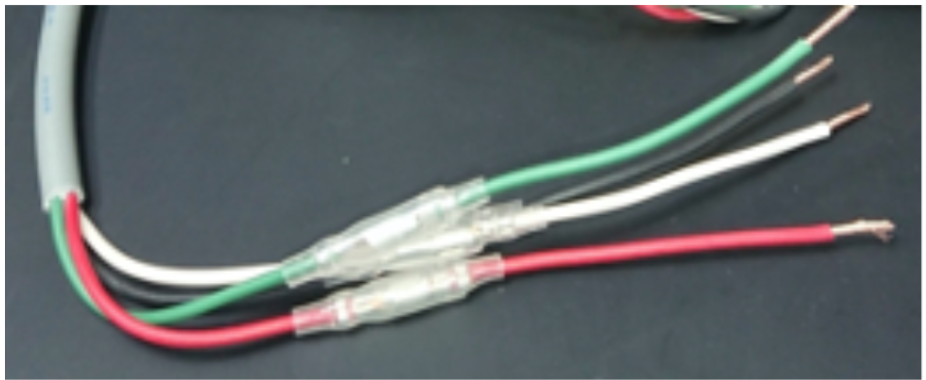

③別途ご用意いただいた、VCTF 4芯 1.25sq のシース(20cm)を全て取り除き、半分(10cm)の長さにケーブルを切断して、②で分解したギボシ端子※に接続し、延長してください。※シャッターから接続されたケーブル側、押ボタンスイッチ基板から接続されたケーブル側、双方とも延長してください。
④シャッター本体等に記載されている配線図に従って結線します。

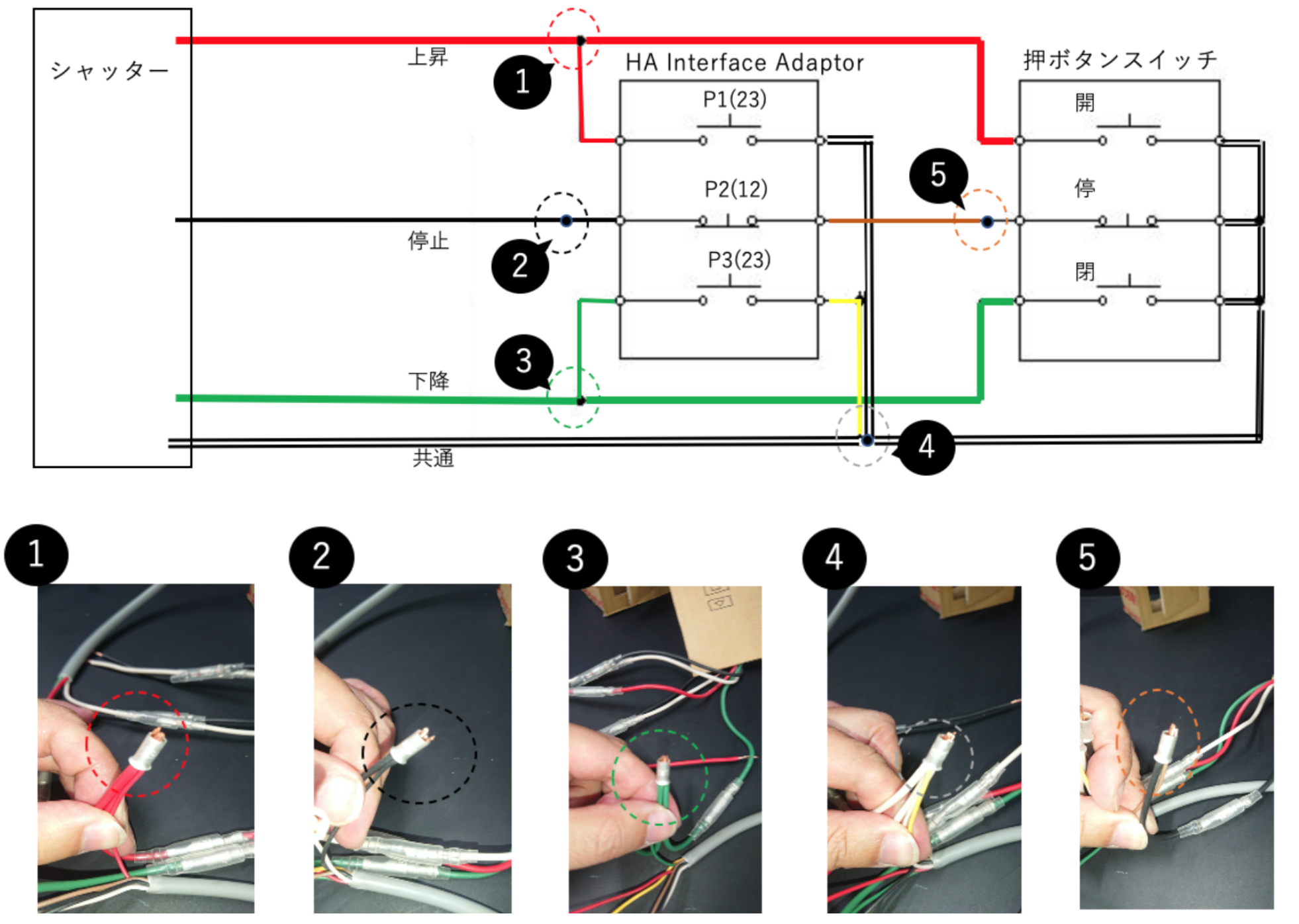

※以下は、三和シヤッター製品の配線図一例に、HA Interface Adaptorを挟む配線例となります。シャッター-スイッチ間の配線は、製品に異なりますので、ご不明な場合にはシャッターメーカーにお問い合わせください。

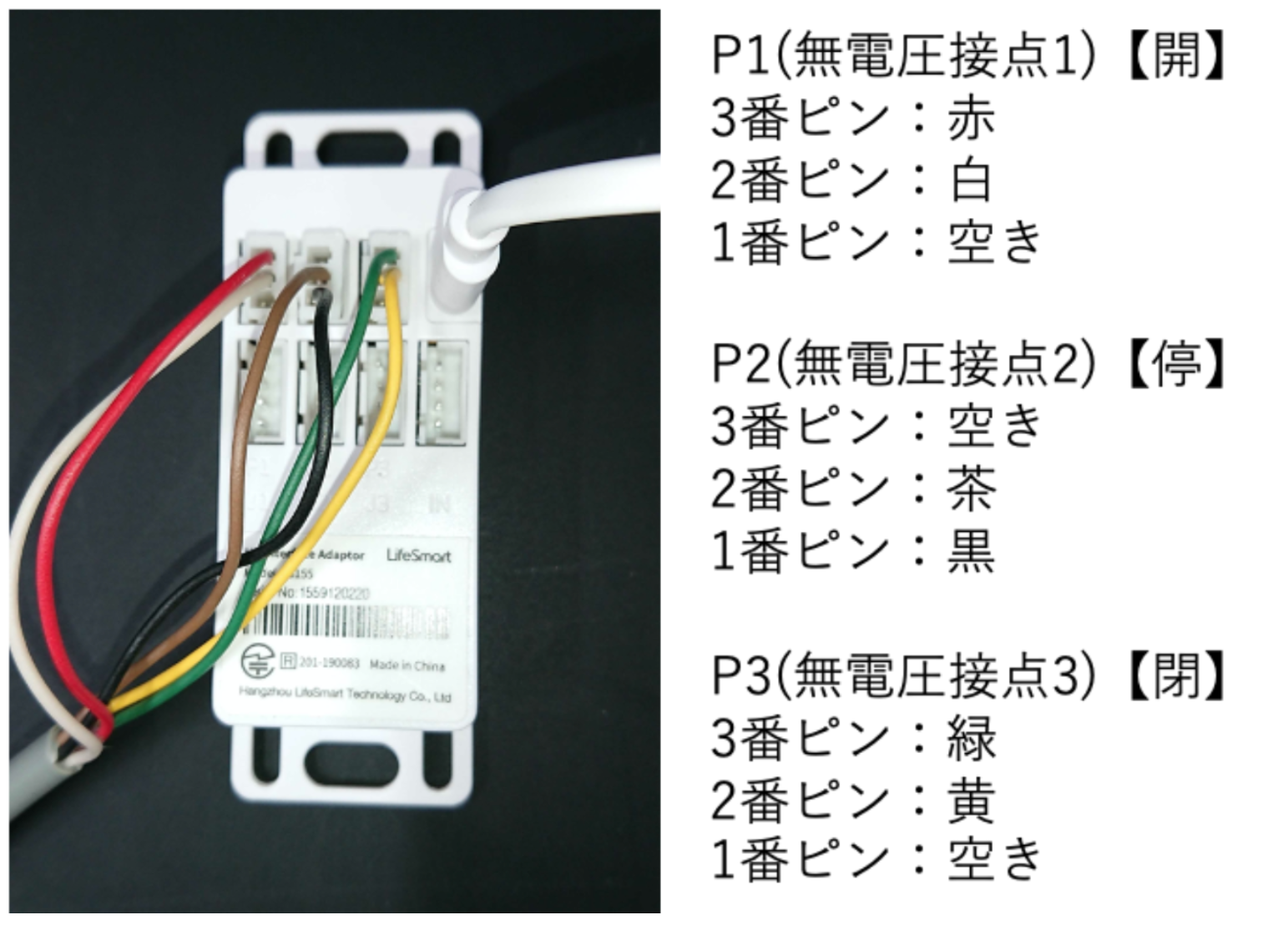

⑤HA Interface Adaptorは、以下の通り配線します。
※無電圧接点の接点番号は、HA Interface Adaptor裏面上段、左からP1・P2・P3、各ピン番号は、下から1・2・3の順番となります。
⑥配線部をスイッチボックス内に収め、①で取り外した押ボタンスイッチプレート、金属枠を再度ネジ止めにて取付ます。
