HA Interface Adaptorとは

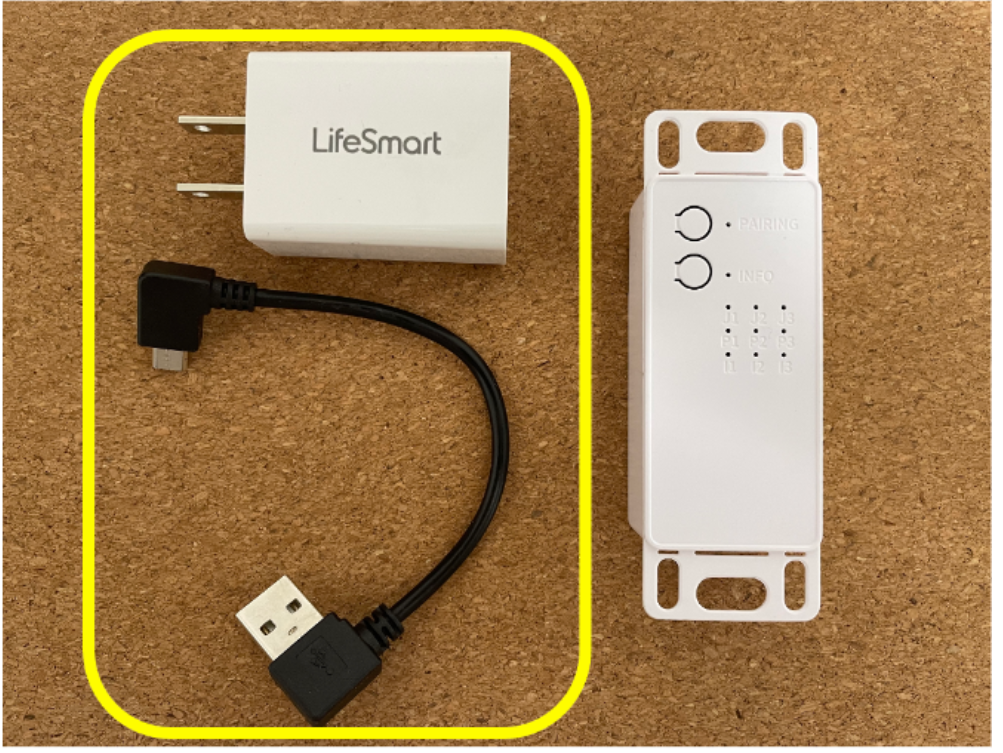

JEM-A標準HA端子(日本電機工業会規格)と、無電圧接点出力端子を各３系統接続することのできるアダプターです。付属のmicroUSBケーブルとUSBアダプタを使用して電源を供給します。

付属のmicro USBケーブルとUSBアダプタを使用して電源を供給します。

導入後のメンテナンス性維持の為、HA Interface Adaptorは点検が可能な場所に取り付けを行ってください。

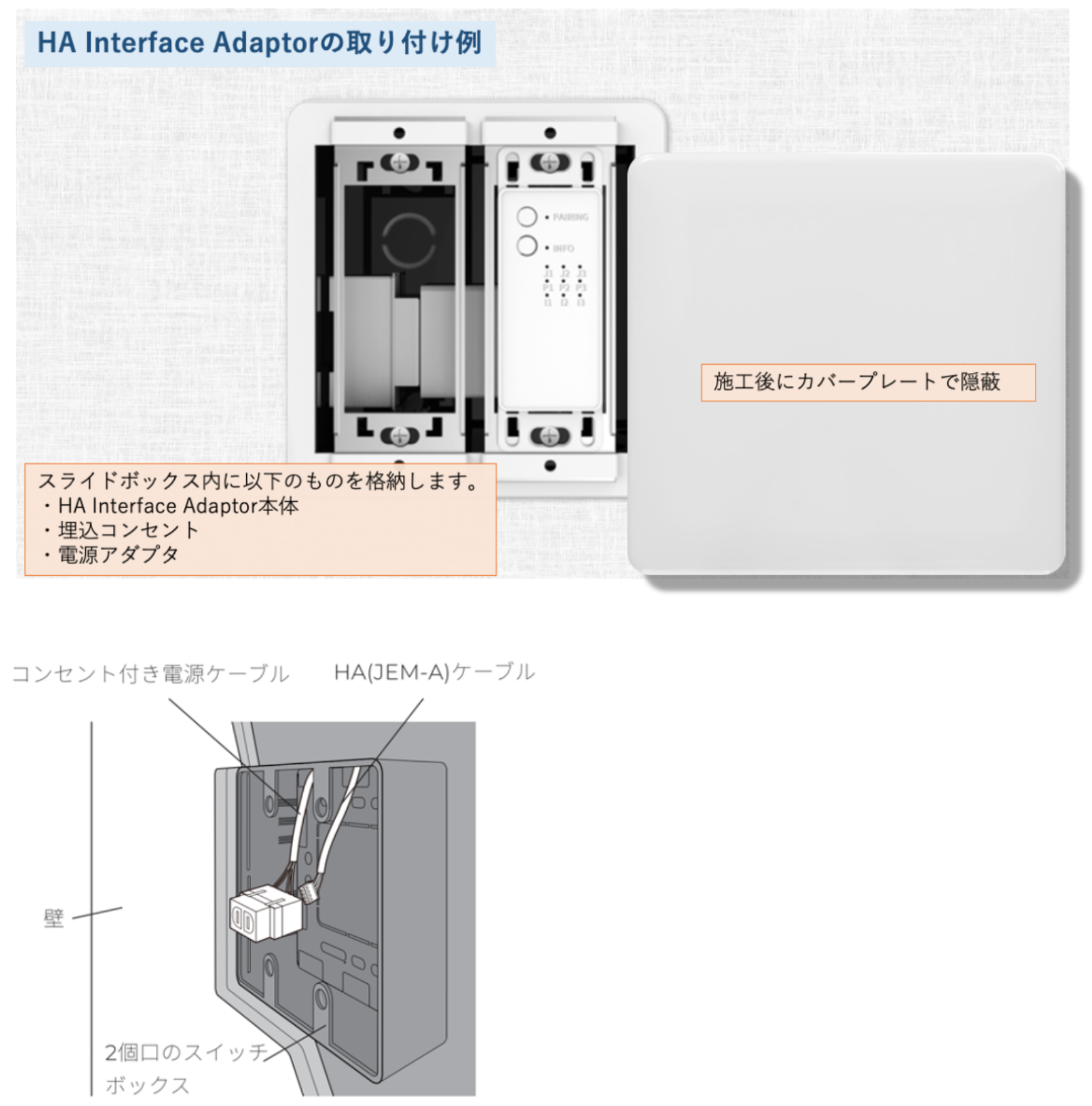

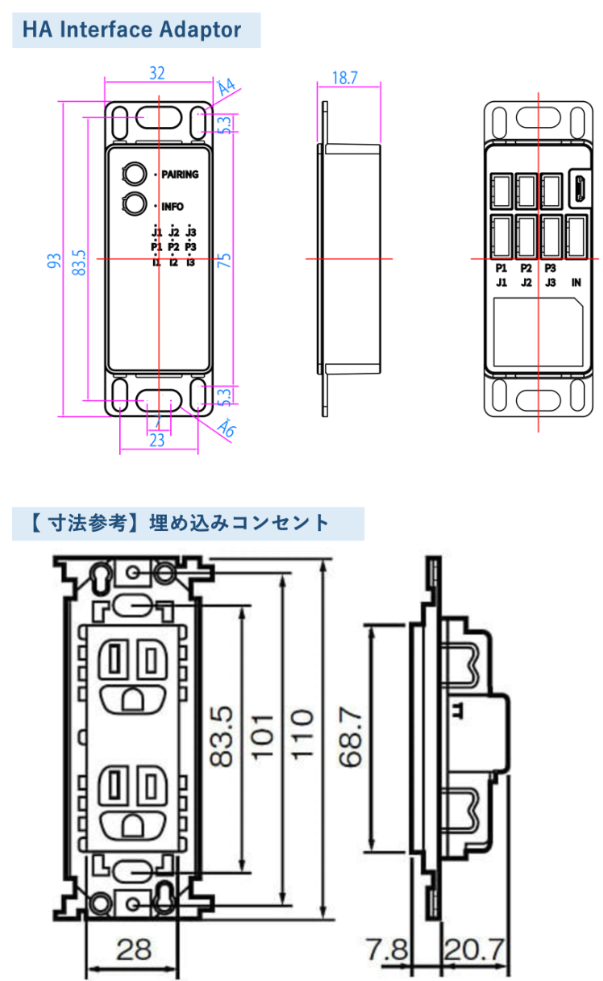

※スライドボックス(深型2連用)を壁内に取り付け、その内部に各器具を取り付けることを推奨いたします。スライドボックス、埋込コンセント、カバープレートは別途現地にて手配をお願いします。

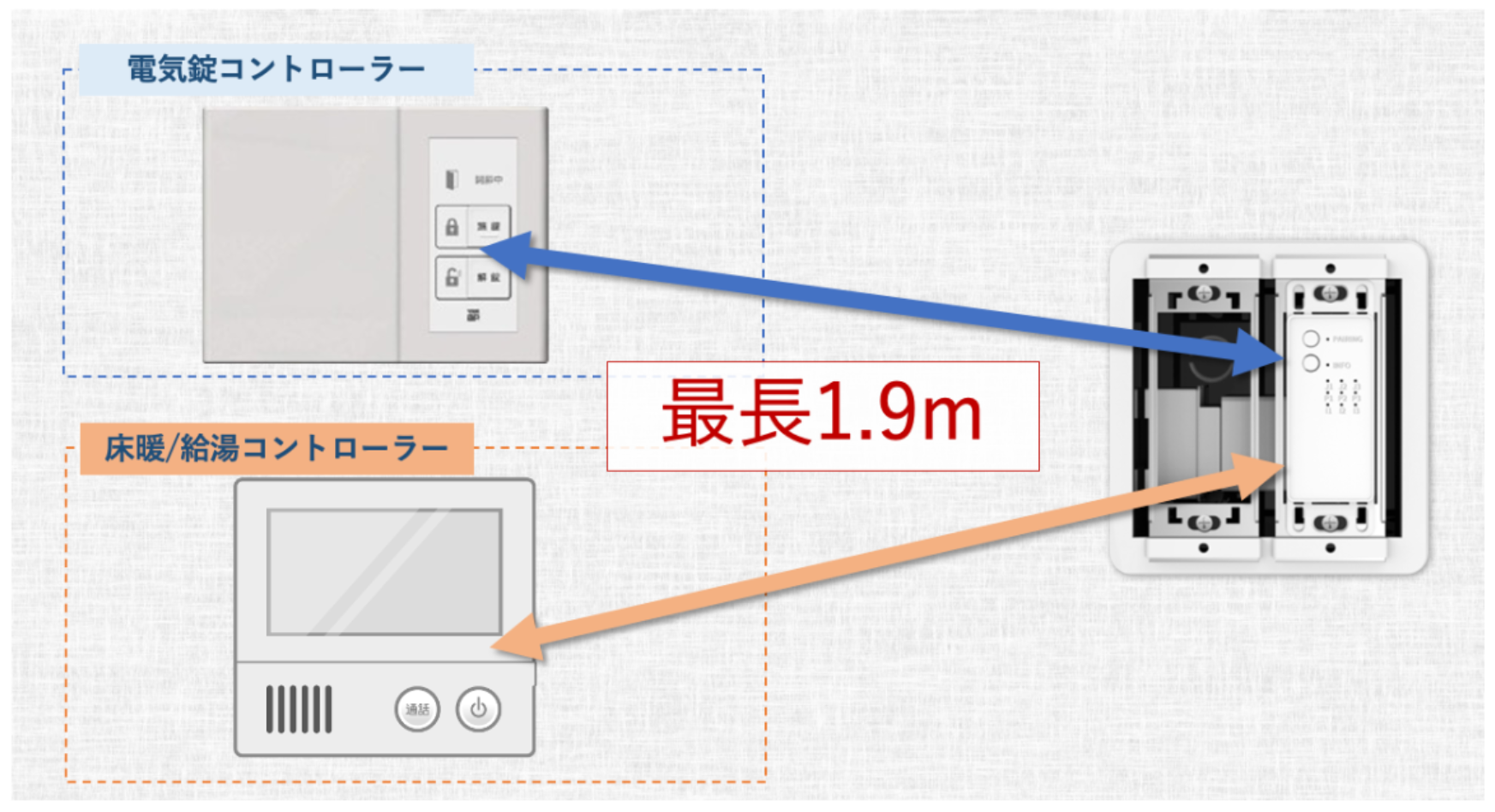

JEM-Aケーブルの長さは規格上、最長で1.9mです。接続するコントローラーとの距離は、取り回しも含めて1.9m以内に設定してください。

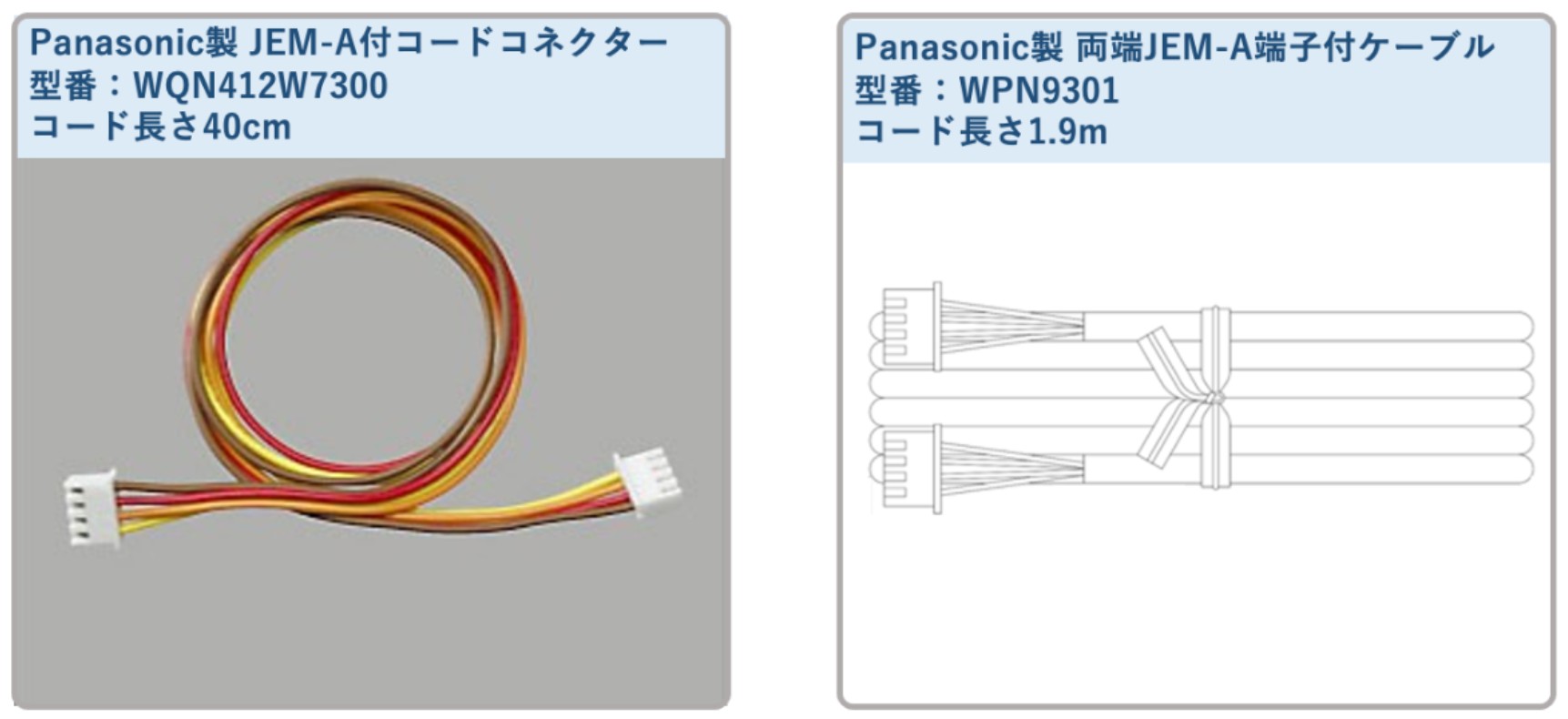

JEM-Aケーブルは電設資材です。接続するリモコンとHA Interface Adaptorの設置位置をご確認の上、以下のものを別途現地にて手配してください。

※接続先の機器に付属する場合があります。詳しくは機器の仕様書や購入店へお問い合わせください。

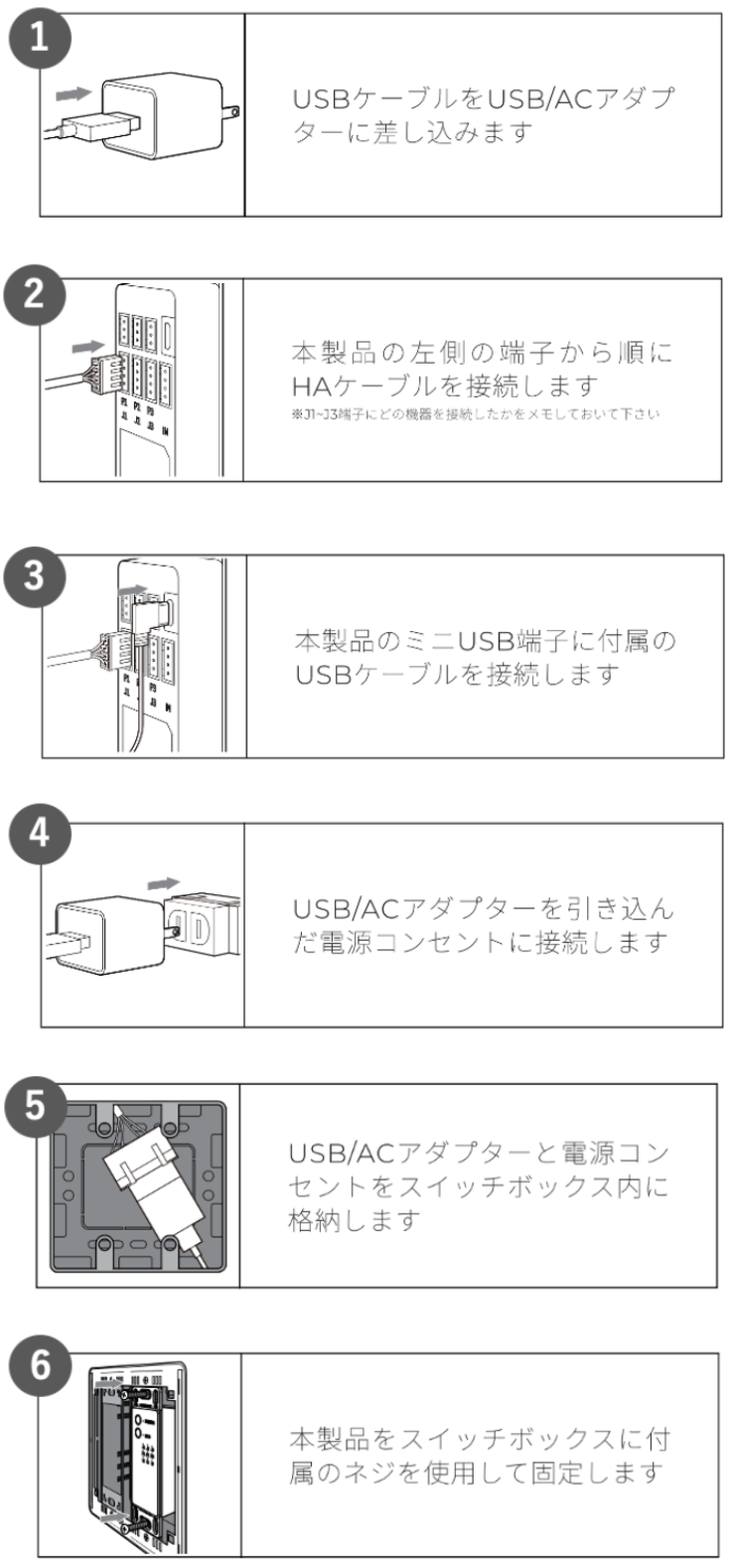

1. 本製品を取り付けたい場所まで、下記を予め引き込んでおいてください。

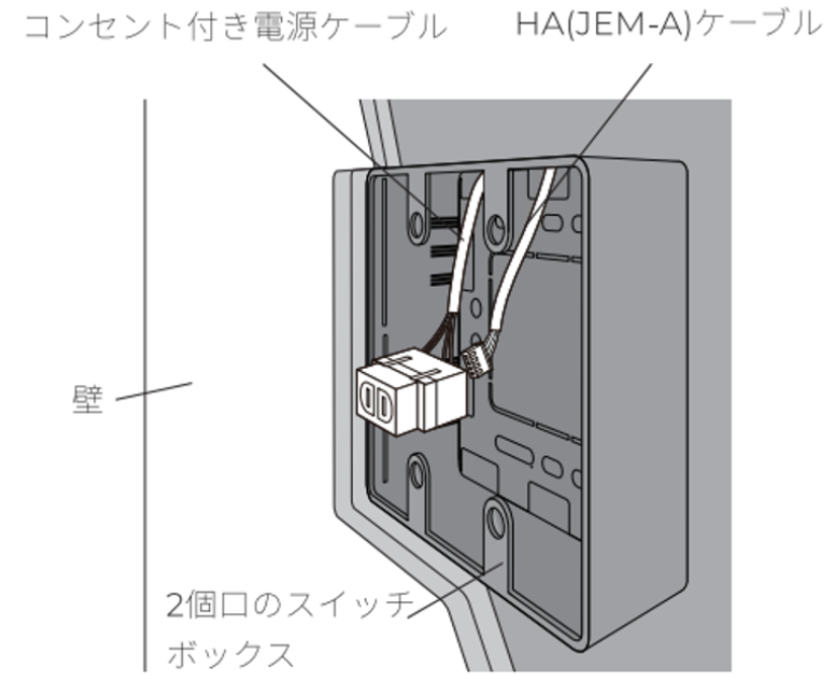

2. 2個口のスイッチボックス（深口タイプ）を用意し、ケーブルを通し、スイッチボックスを固定してください。

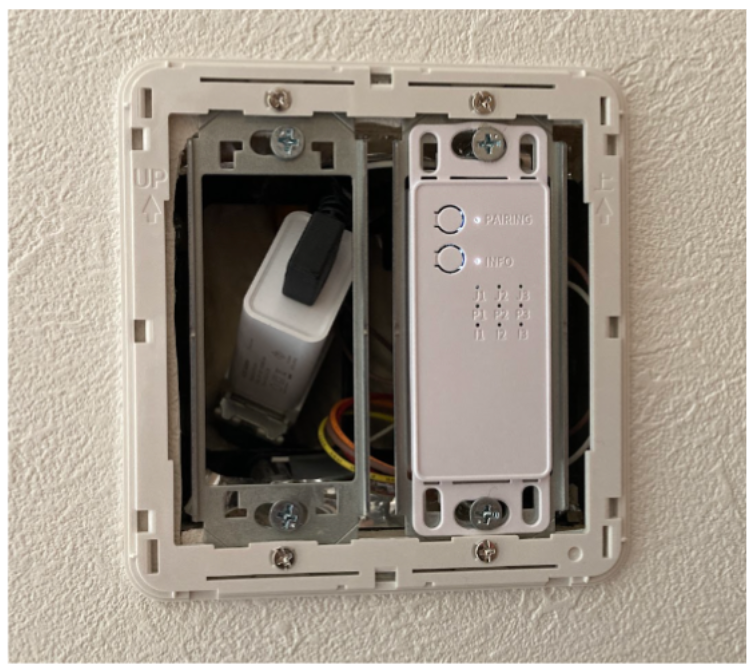

<設置イメージ>

本製品側からの確認、接続機器側からの確認、双方実施ください。

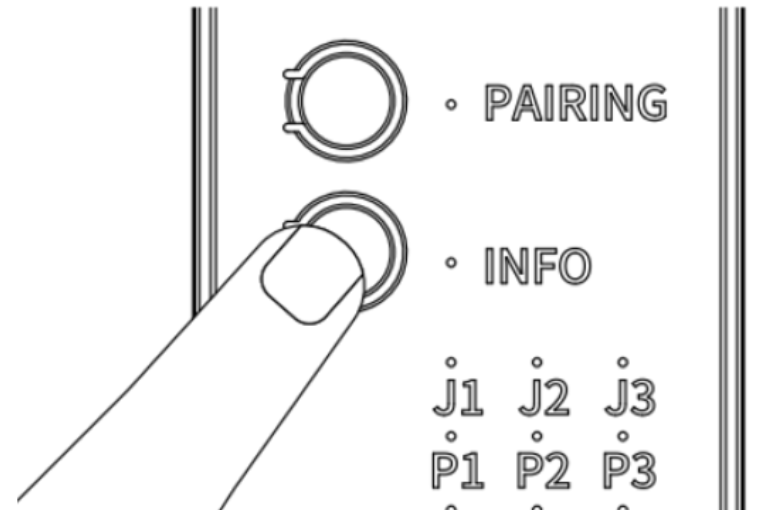

1.本体の「INFOボタン」を押します。

2. 正しく機器が接続されていれば、接続されたJ1～J3端子のLEDランプが点灯します。

接続機器側を操作し、本製品に接続されたJ1～J3端子のLEDランプの点灯状態を確認します。

・「ON」操作→接続されたJ1～J3端子のLEDランプが点灯

・「OFF」操作→接続されたJ1～J3端子のLEDランプが消灯

※2個以上JEM-A端子に機器を接続している場合は、「INFOボタン」を押し続け、それぞれの端子で接続確認を順番に実施ください。

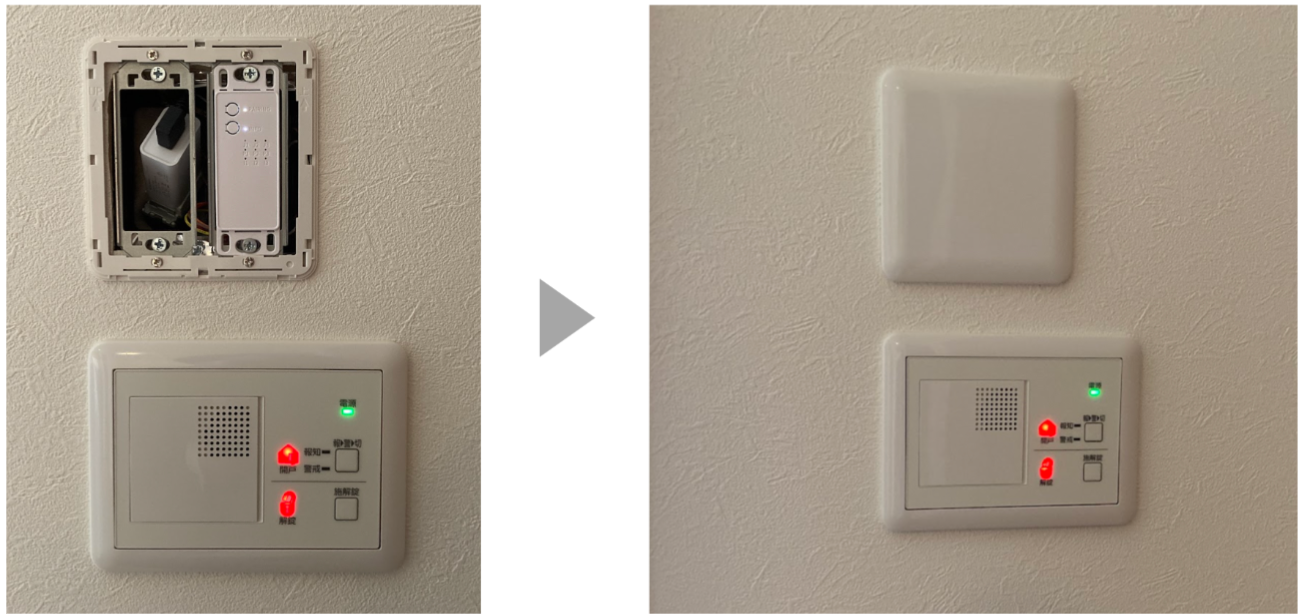

全ての設置作業が完了しましたら、スイッチボックス付属のカバーを取り付けます。
