エントランスシステム制御の概要

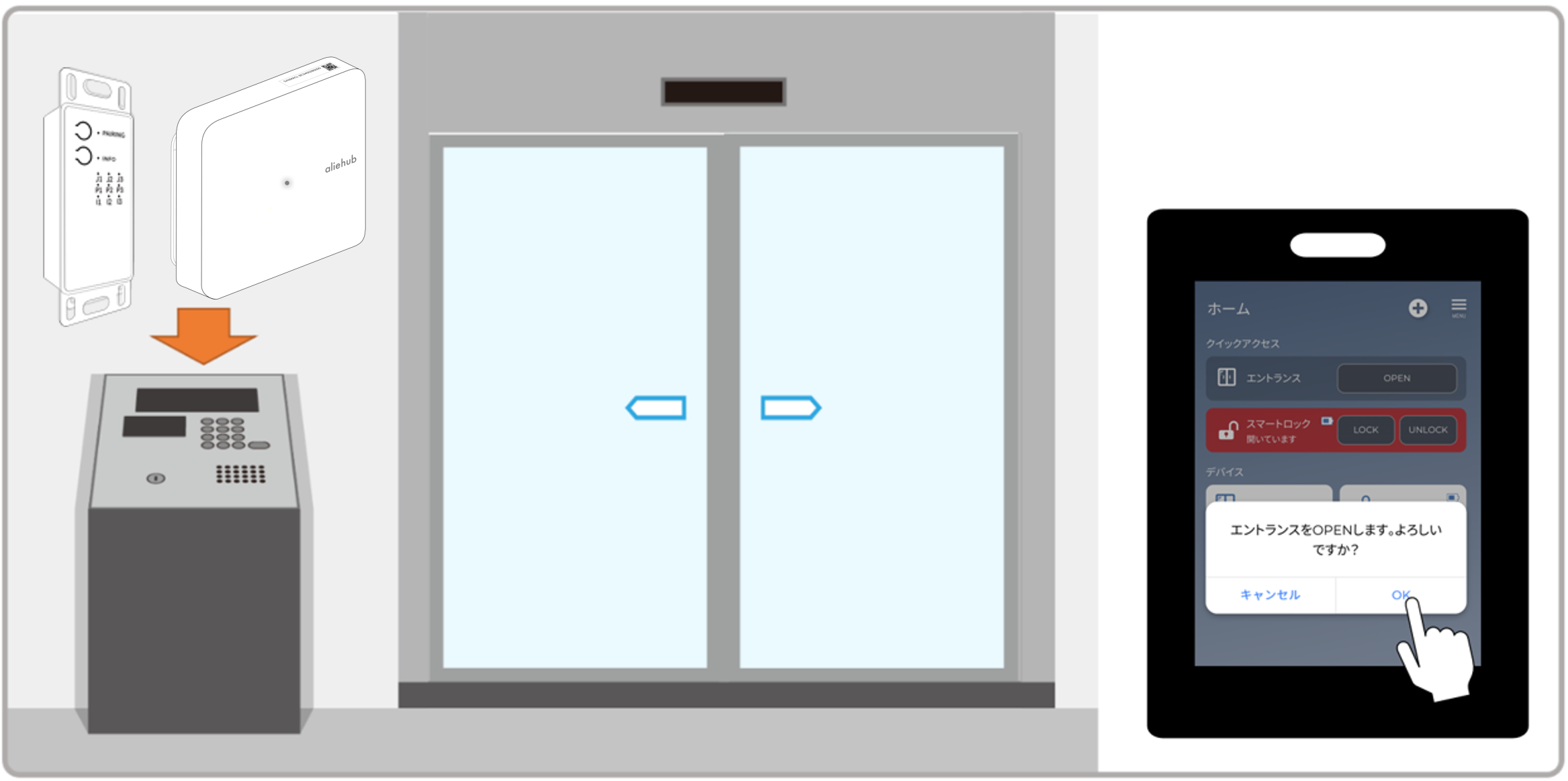

エントランスシステムへIoT機器を接続することで、アプリからエントランスを解錠することができるようになります。

エントランスの制御方式により、施工方法が異なりますので、物件に合わせて最適な施工方法をお選びください。

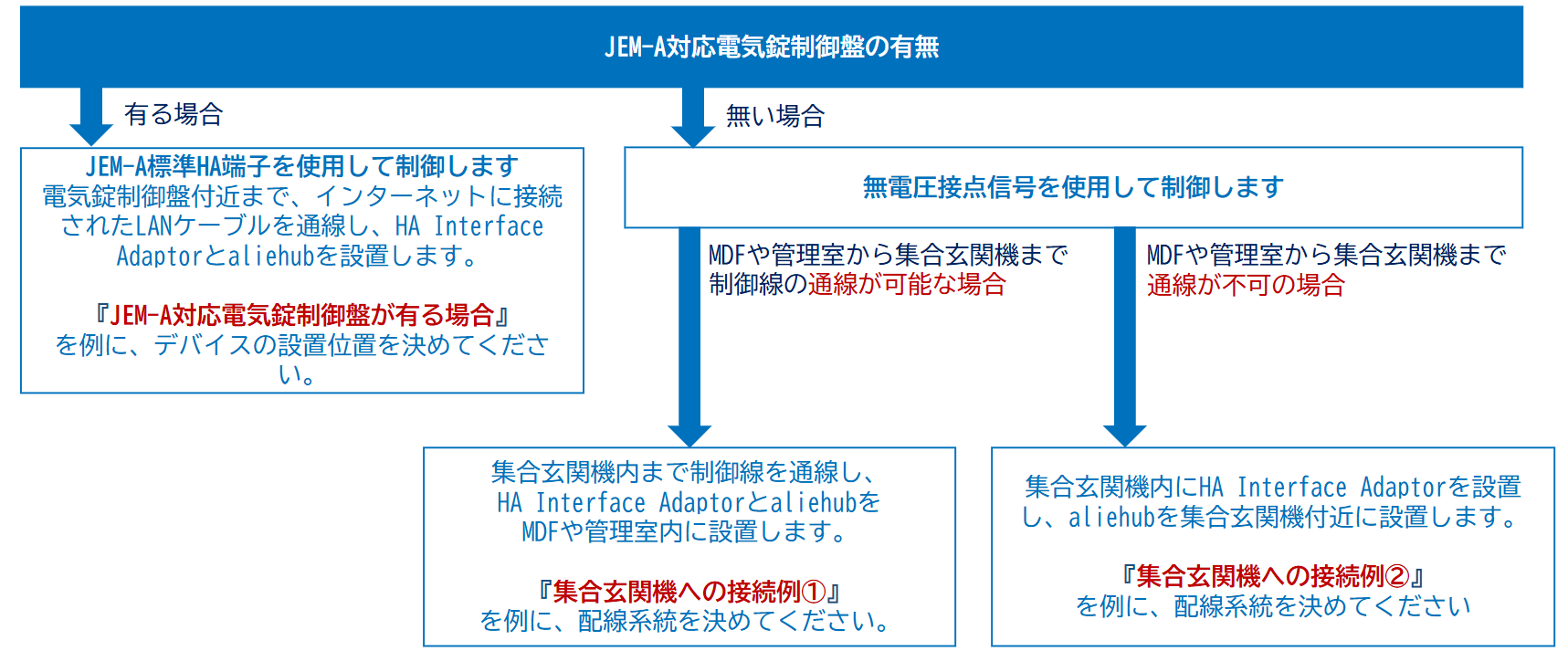

エントランスの制御方式とデバイス設置位置の選定

エントランスの制御方式にあわせてデバイスの設置位置を選定します。

物件にあわせた接続例をご確認いただき、必要な資材や施工のご準備をお願いいたします。

• JEM-A対応電気錠制御盤が有る場合
  • JEM-Aケーブルの準備について
• JEM-A対応電気錠制御盤が無い場合
  • 無電圧接点ケーブル～集合玄関機の制御線分岐について
  • デバイス実写設置例
• HA Interface Adaptorのピンアサイン

JEM-A対応電気錠制御盤が有る場合

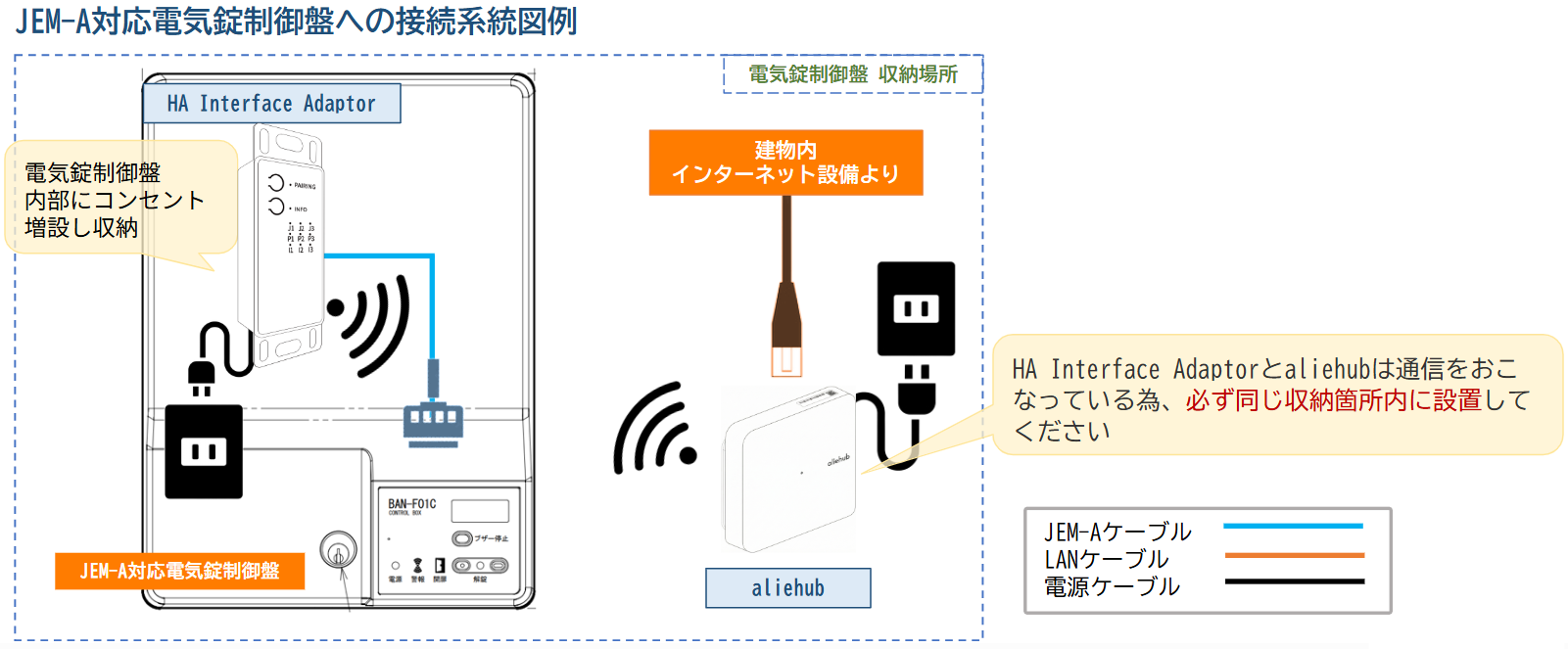

・JEM−A対応の電気錠制御盤が有る場合は、HA Interface AdaptorのJEM−A端子を使用して解錠の制御を行います。

JEM-Aケーブルは規格上最長1.9mの為、電気錠制御盤の近くに各デバイスを設置する必要があります。

電気錠制御盤の収納されている弱電盤内等にHA Interface Adaptor・aliehubをセットで設置をお願いいたします。

・HA Interface Adaptor、alihubはどちらも電源供給が必要な為100Vコンセントを2口ご用意をお願いいたします。

aliehubは建物内のインターネット設備からのインターネット供給が必要な為LANケーブルの通線をお願いいたします。

※aliehubはPoE給電対応デバイスとなります。PoE HUB設置箇所に設置・収納する場合はPoE給電にて電源供給をおこなえる為aliehub用のコンセントは不要です。

・HA Interface Adaptor、aliehubは弊社にて手配を行います。JEM−Aケーブル、その他必要部材は建築様にてご用意お願いいたします。

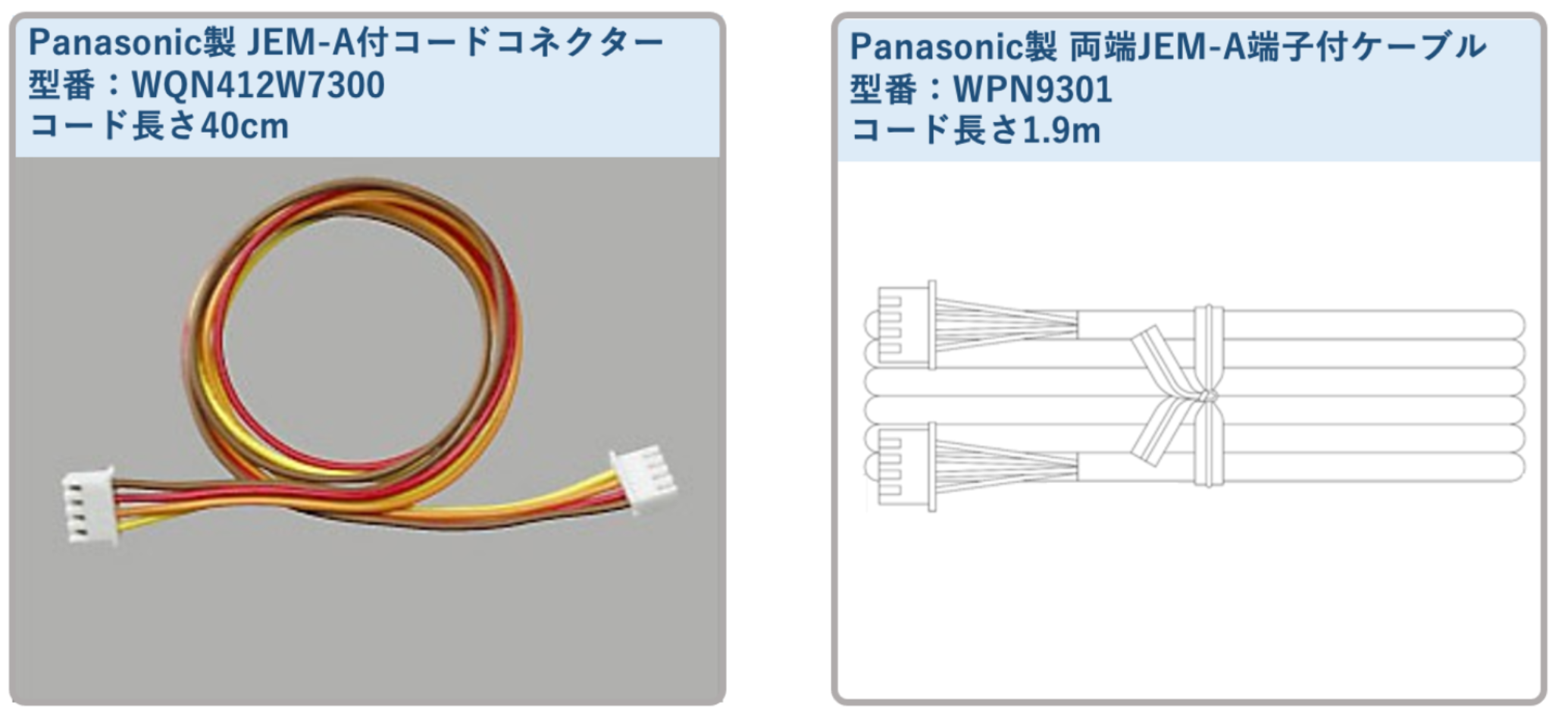

JEM-Aケーブルの準備について

JEM-Aケーブルは、JEM-A対応電気錠制御盤とHA Interface Adaptor を接続するためのJEMAケーブルは電設資材です。

電気錠制御盤とHA Interface Adaptorの設置位置をご確認の上、使用する長さに合わせてケーブルを別途ご用意ください。

JEM-A対応電気錠制御盤が無い場合

・JEM−A対応の電気錠制御盤が無い場合は、HA Interface Adaptorの無電圧接点を使用して解錠の操作を行います。

無電圧接点ケーブルをご用意いただき、集合玄関機の逆マスターキー裏から制御線を分岐しHA Interface Adaptorと接続します。

集合玄関機内まで、制御線の通線をお願いいたします。

無電圧接点ケーブル～集合玄関機の制御線分岐について

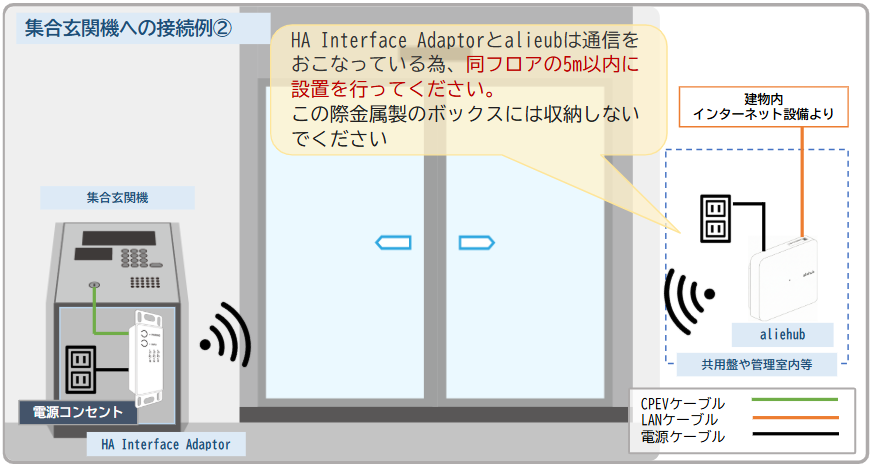

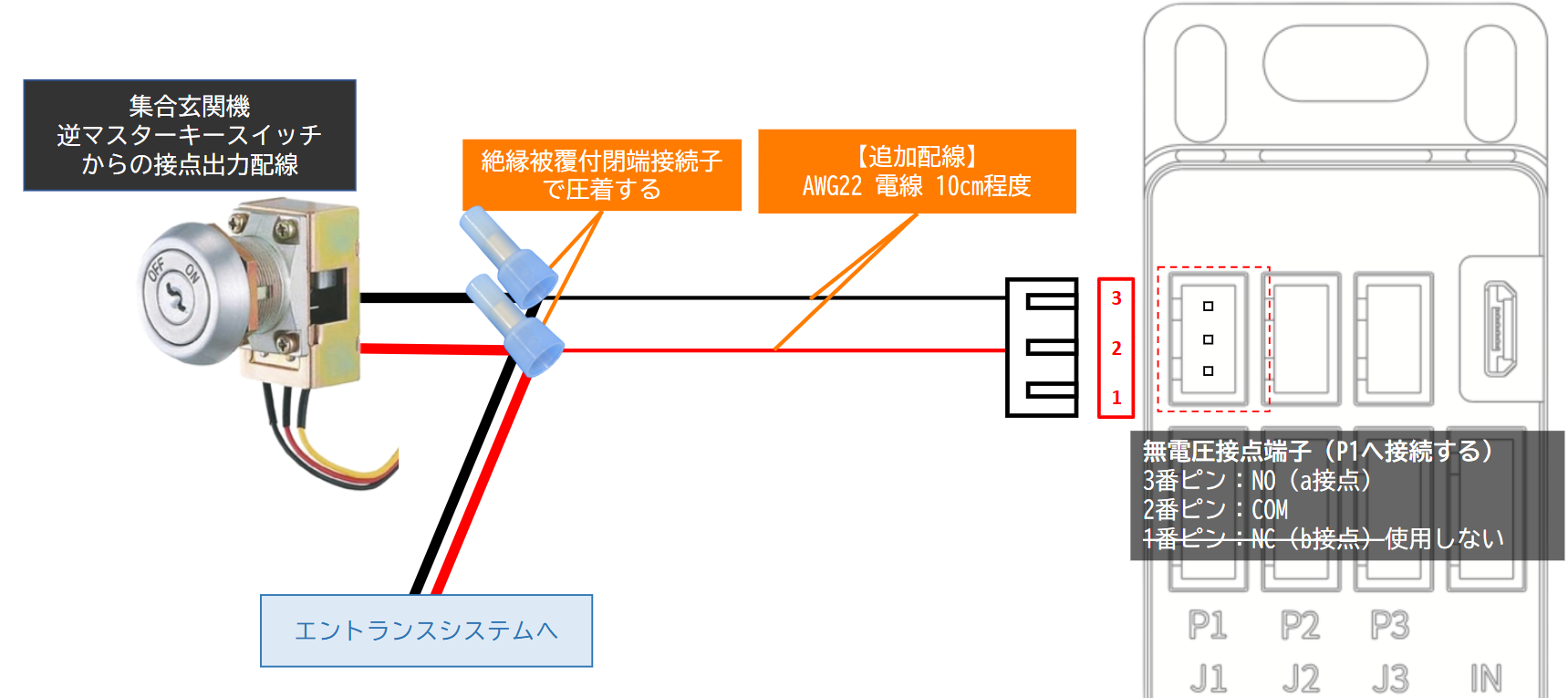

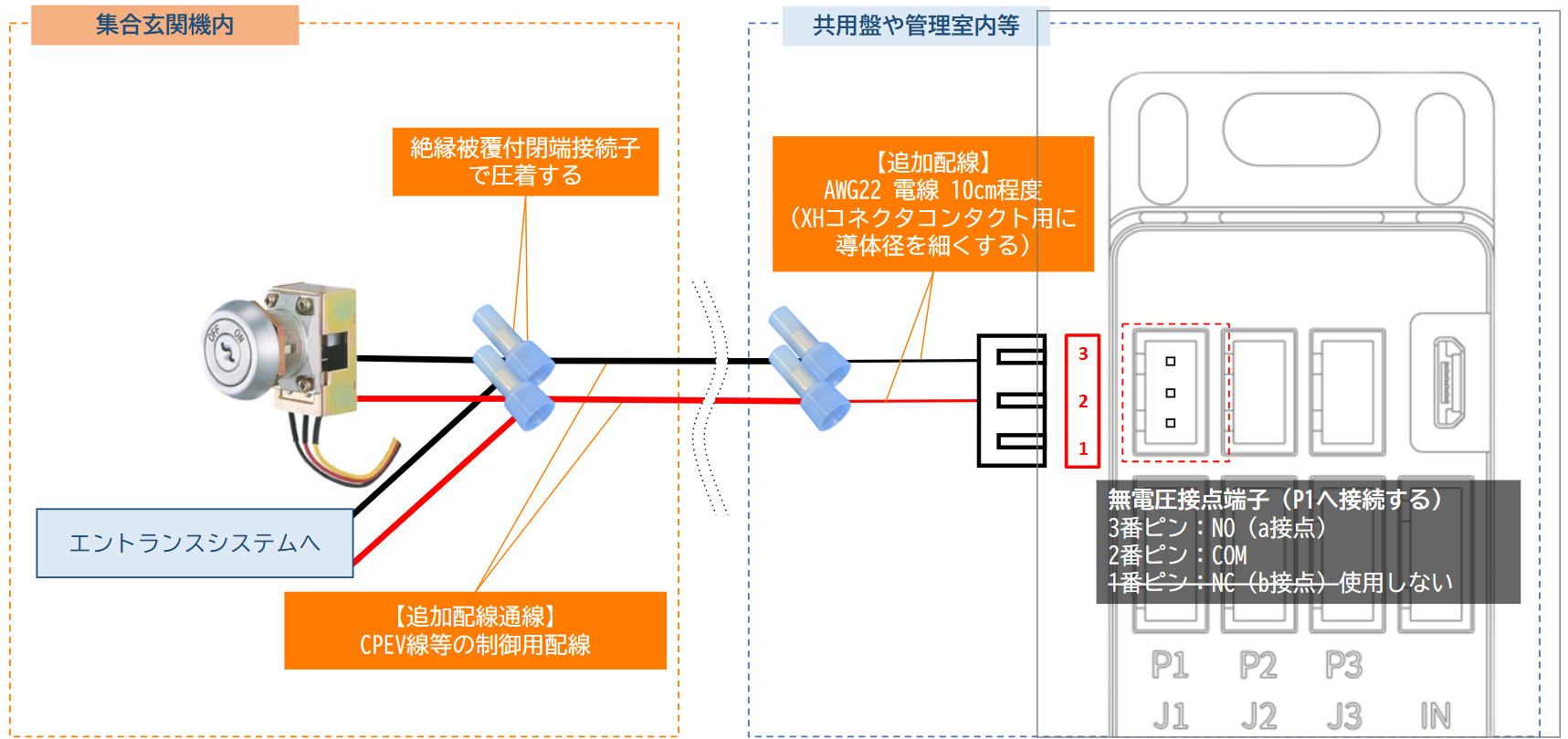

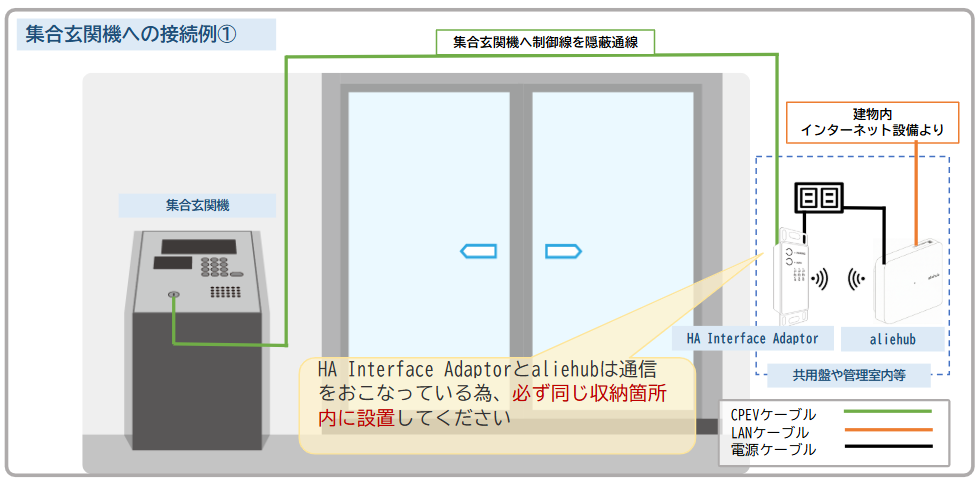

■接続例①

用意する部材：CPEVケーブルなどの制御配線、AWG22相当の電線、XHP-3コネクタ/コンタクト、圧着端子

■接続例②

用意する部材：AWG22相当の電線、XHP-3コネクタ/コンタクト、圧着端子

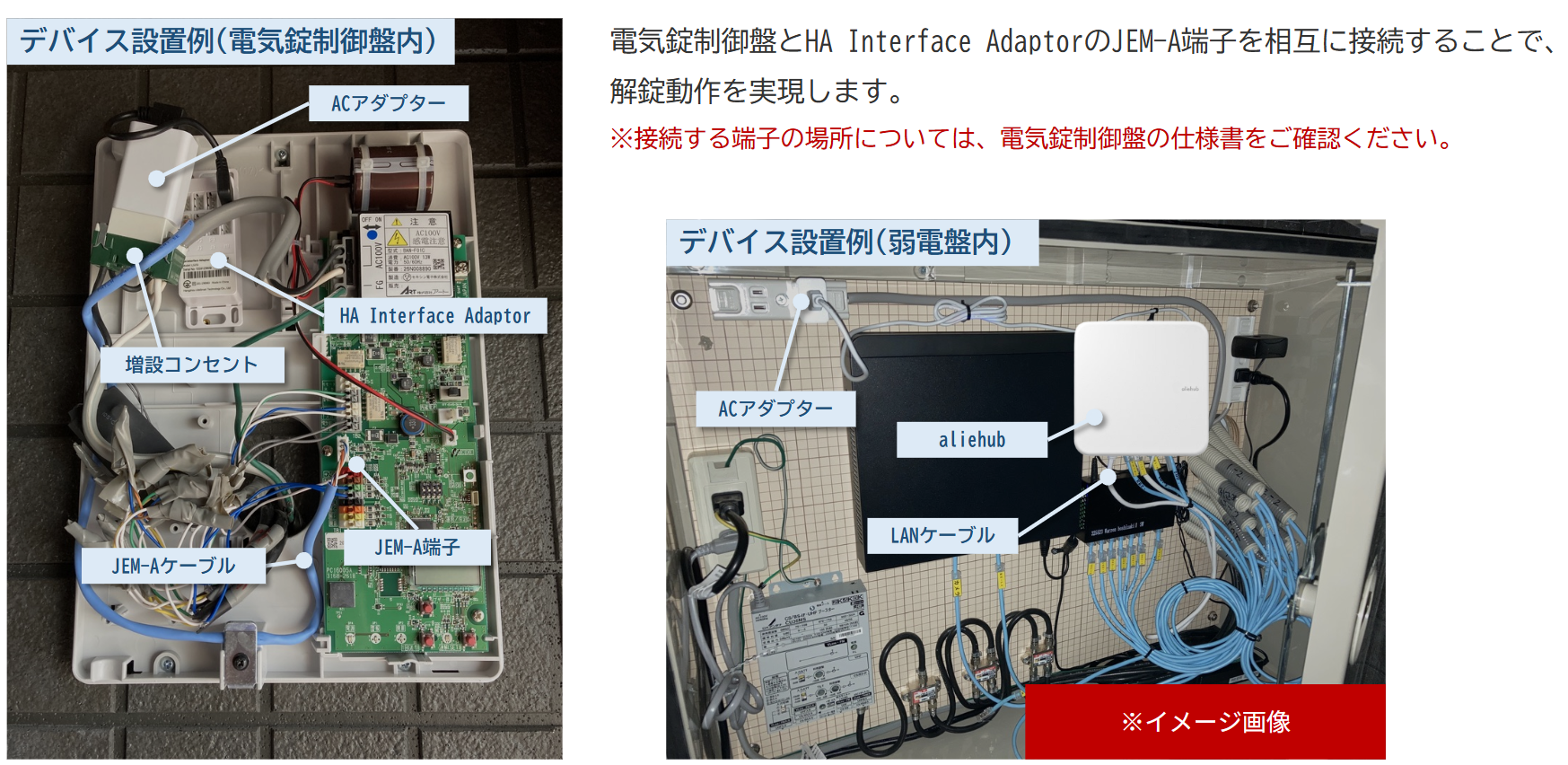

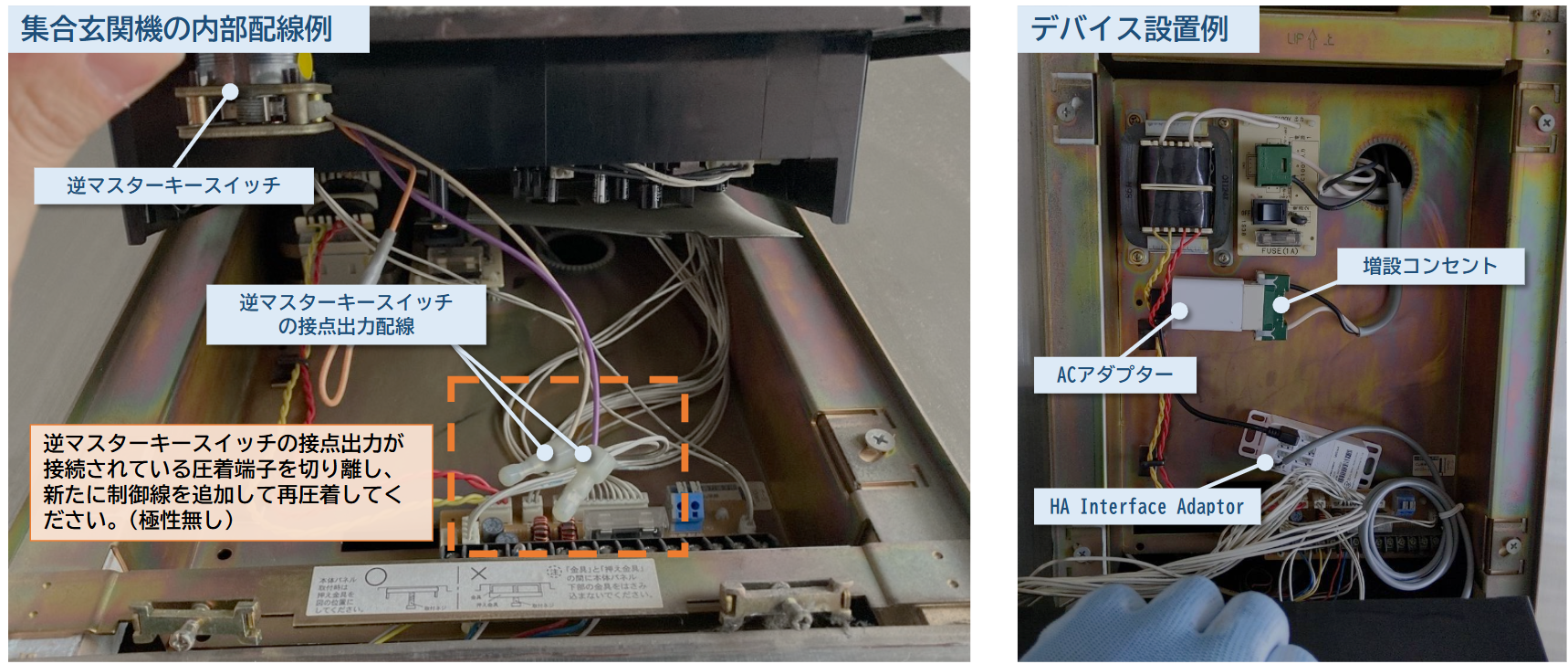

デバイス実写設置例

集合玄関機には、 HA Interface Adaptorと同様の無電圧接点信号を出力する逆マスターキースイッチが取り付けられています。(一部機種を除く)

HA Interface Adaptorからの接点出力信号を並列に接続することで、逆マスターキースイッチを操作した場合と同様の開閉動作を実現します。

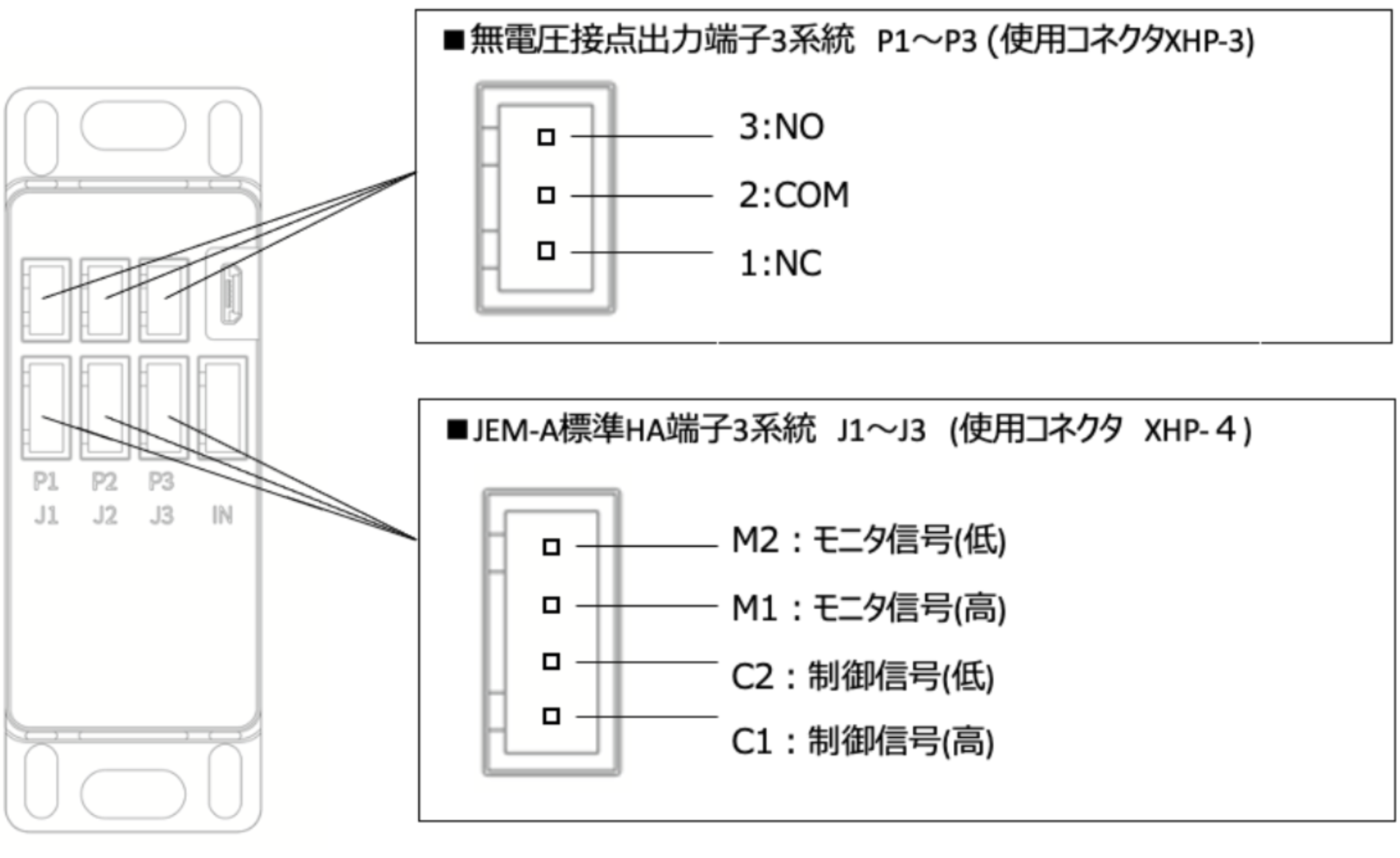

HA Interface Adaptorのピンアサイン

■P端子を利用する場合

P1〜P3の端子に接続してください。

例：自動ドア(無電圧A接点)を接続する場合

→P1端子のCOMとNO端子(2番と3番)にケーブルを接続する

J1〜J3の端子に接続してください。

例1：電気錠を接続する場合

→J1端子に電気錠からのJEM-A(HA)ケーブルを接続する
