SPOT Mini設置位置

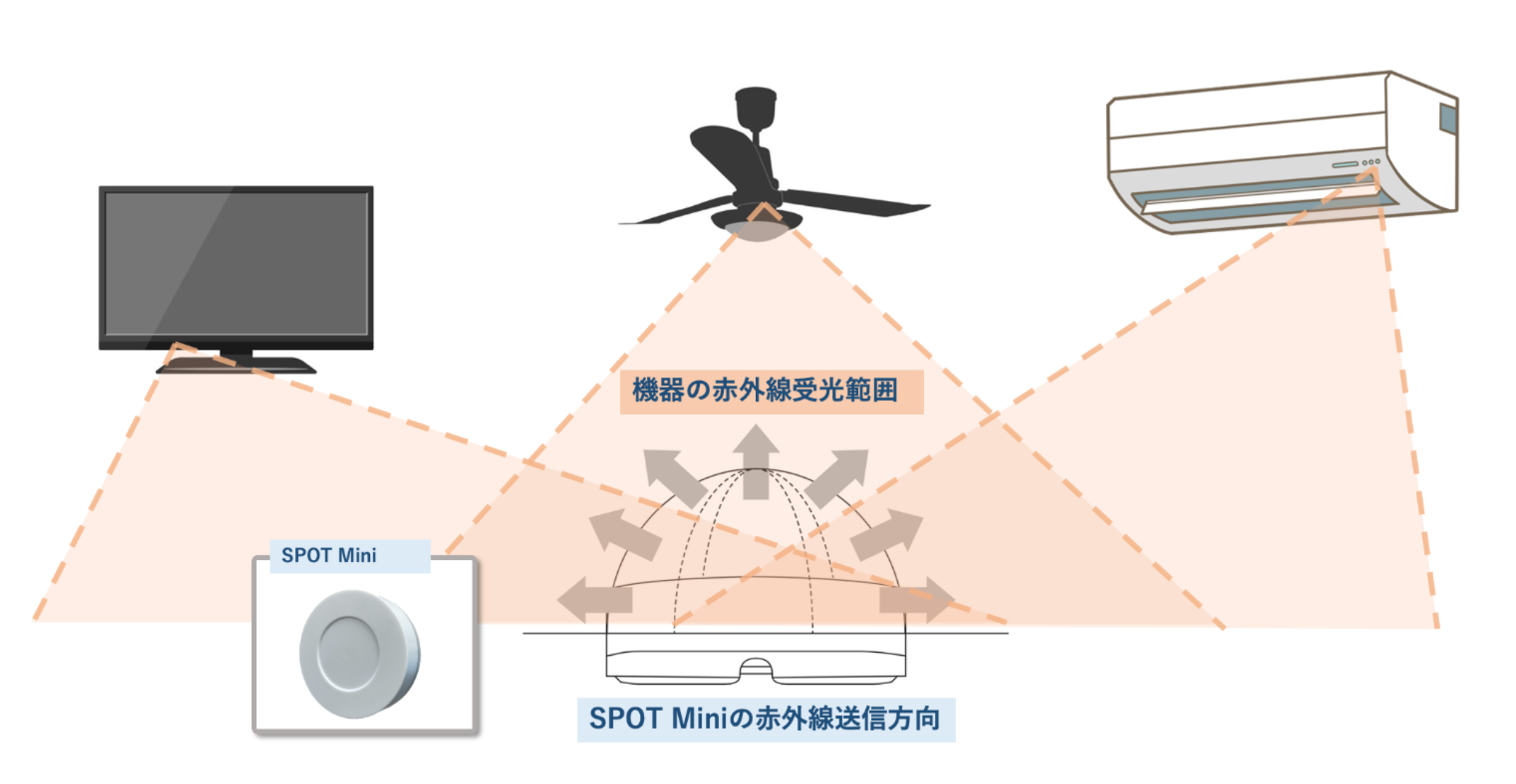

SPOT Miniの赤外線リモコン信号は半球状に送信されます。
操作したい機器の赤外線受光範囲に収まる場所へ設置してください。

赤外線は遮蔽物があると送信できないため、扉やカーテン布など遮るものがない場所に設置してください。

IR照射角度

水平：180°　垂直：360°

※参考値となります。制御対象機器の受講部の性能により変動する場合があります。

SPOTminiの活用を前提とした照明器具

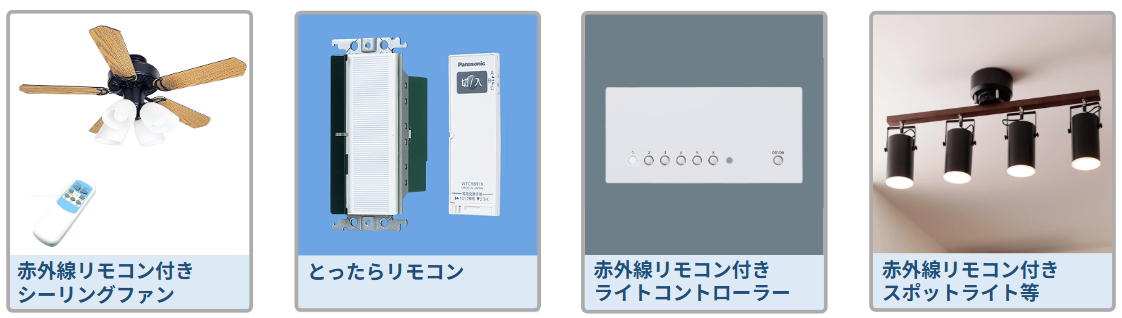

スマートリモコン<SPOT Mini>を利用して住宅に備え付けられた照明を操作するためには、各灯具が赤外線リモコンに対応している必要があります。

スマートリモコン<SPOT Mini>をご活用いただくため、赤外線リモコンによる操作に対応した器具をご選定いただきますようお願いいたします。

特殊事例：SPOTminiの壁面取付時配線隠蔽

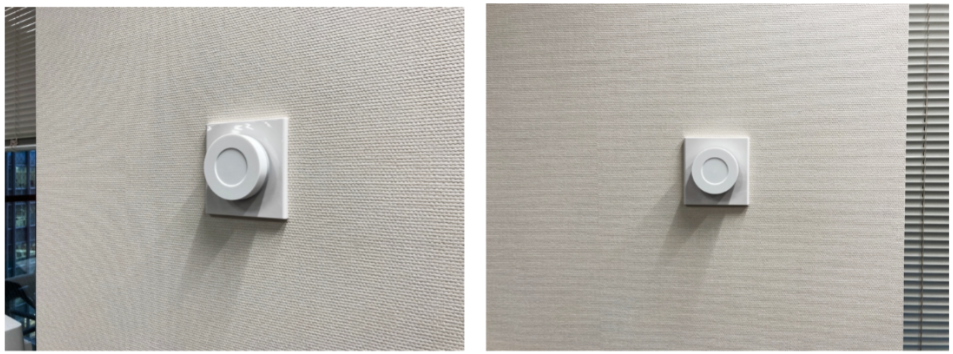

特殊事例としてスマートリモコンを壁面に取り付け時に配線隠蔽して取り付けをおこなっている事例があります。

※特殊事例の為、推奨する設置方法ではございません。施工につきましては、建築様にて実施いただきますようお願いいたします。(必要部材の手配・ボックスの取付・穴あけ・通線等)

●隠蔽案①-1 ACアダプターをスライドボックス内に収める

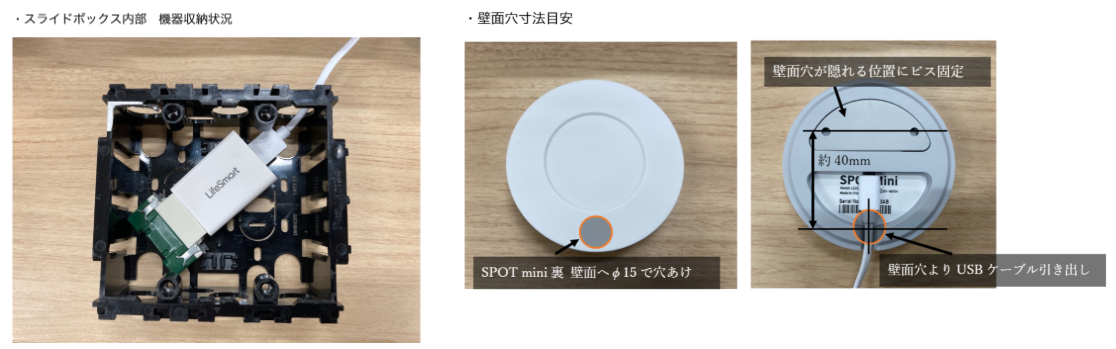

ACアダプターと埋没コンセントをスライドボックス内に収め、SPOT mini側へUSBケーブルを通線し壁内に隠蔽。

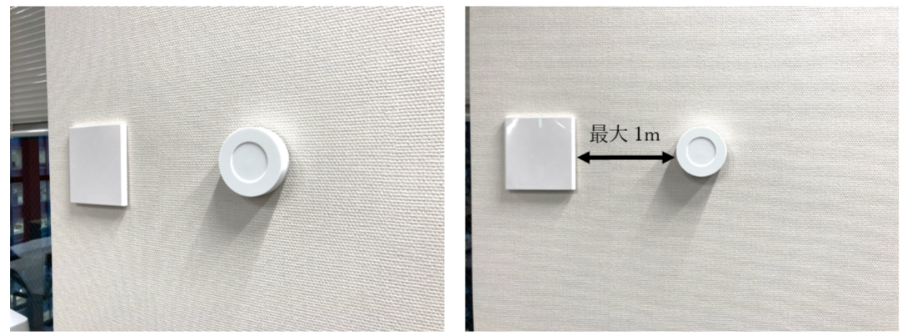

スライドボックスより半径約1m以内の範囲にSPOT miniを設置することが出来ます。

●隠蔽案①-2 ACアダプターをスライドボックス内に収める

●隠蔽案②-1 全ての部材をスライドボックス内に収める

※施工につきましては、建築様にて実施いただきますようお願いいたします。　(必要部材の手配・ボックスの取付・穴あけ・通線等)

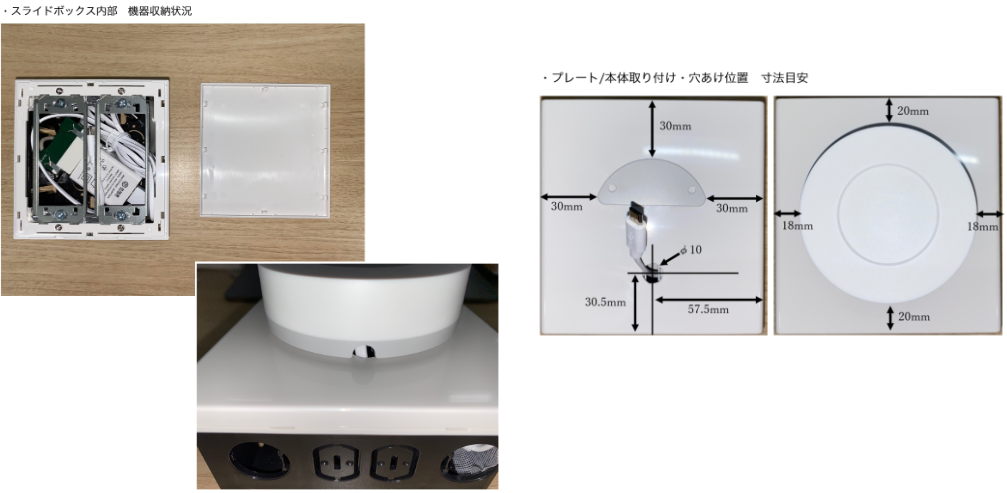

ACアダプター・埋没コンセント・ケーブルを全てスライドボックス内に収めます。

スライドボックス用の開口以外の追加穴あけが不要ですが、カバープレートへの穴あけ加工が必要となります。

●隠蔽案②-2 全ての部材をスライドボックス内に収める

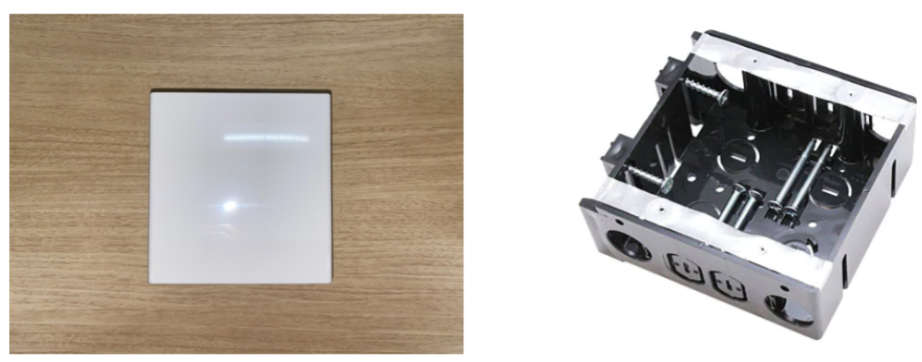

参考）使用部材

・Panasonic コスモシリーズワイド21 カバープレート(2連用)(取付枠付き)(ホワイト)

・未来工業 深型スライドボックス SBY-W

事前準備チェックリスト

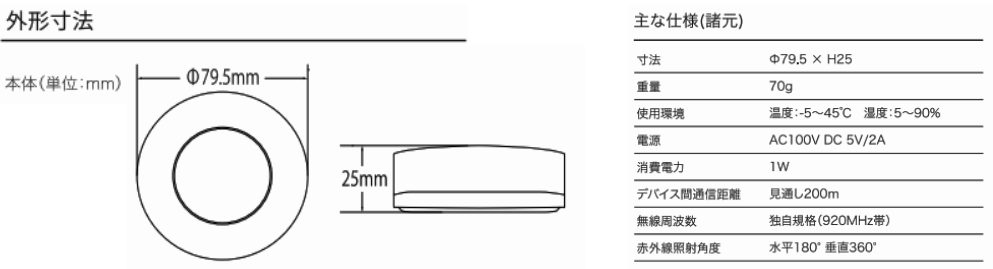

寸法図・仕様
