FAQ 接続構成図

スマートホーム導入物件における、機器の接続構成について、説明します。

• 接続構成全体図
• Smart Station・HUBの設置例 詳細（情報機器収納ボックス取り付け）

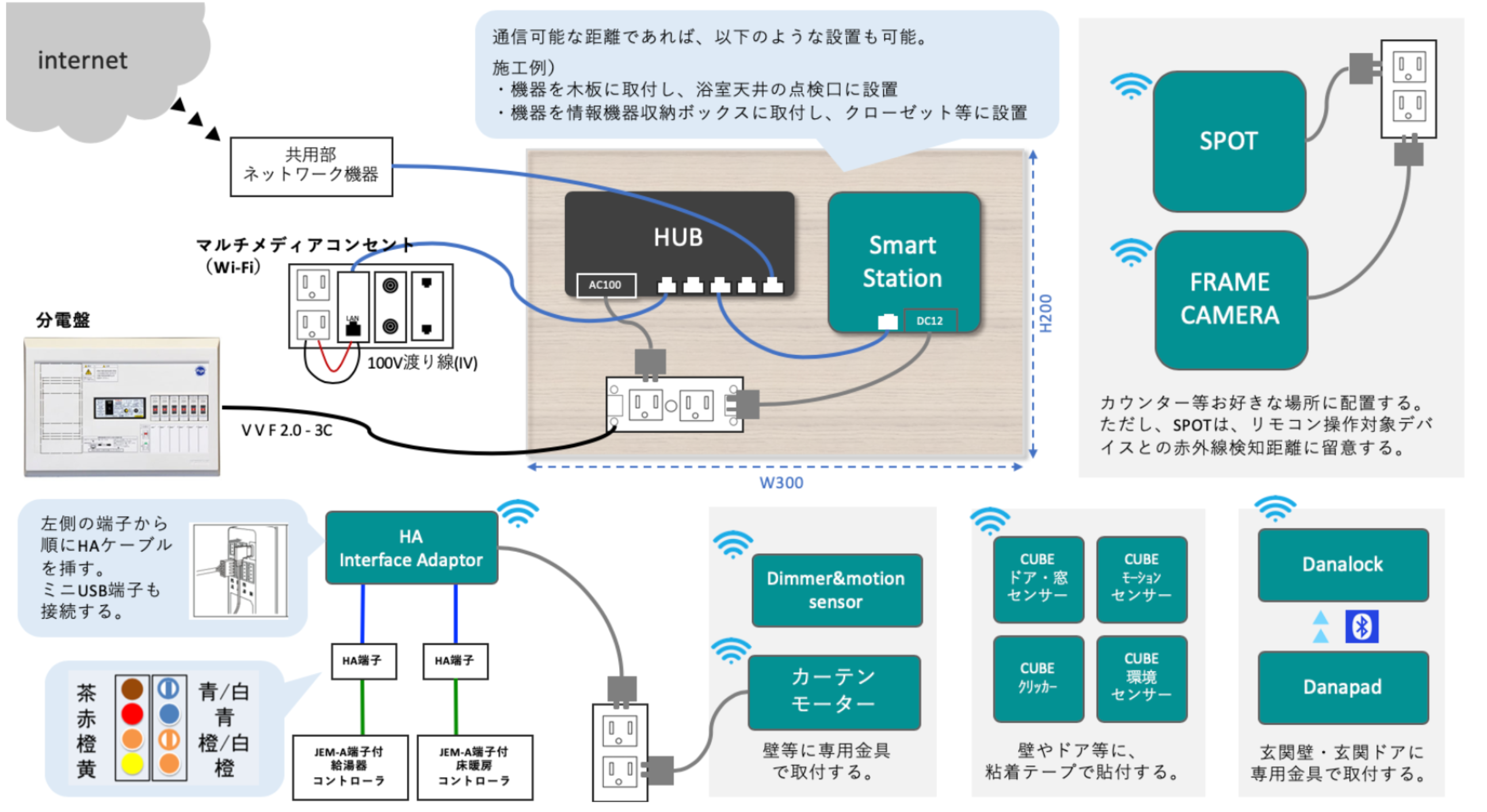

●接続構成全体図

本構成の前提：
１．共用部のネットワーク回線（インターネット）を、HUBに接続する
２．HUBからSmart Stationとマルチメディアコンセント（Wi-Fi）にLANを分配する
３．電源（AC100V）をHUBとSmart Station付近に設置する

※弊社提供機器は濃緑で示しています。各デバイスの詳細マニュアルは、こちら からDLいただけます。

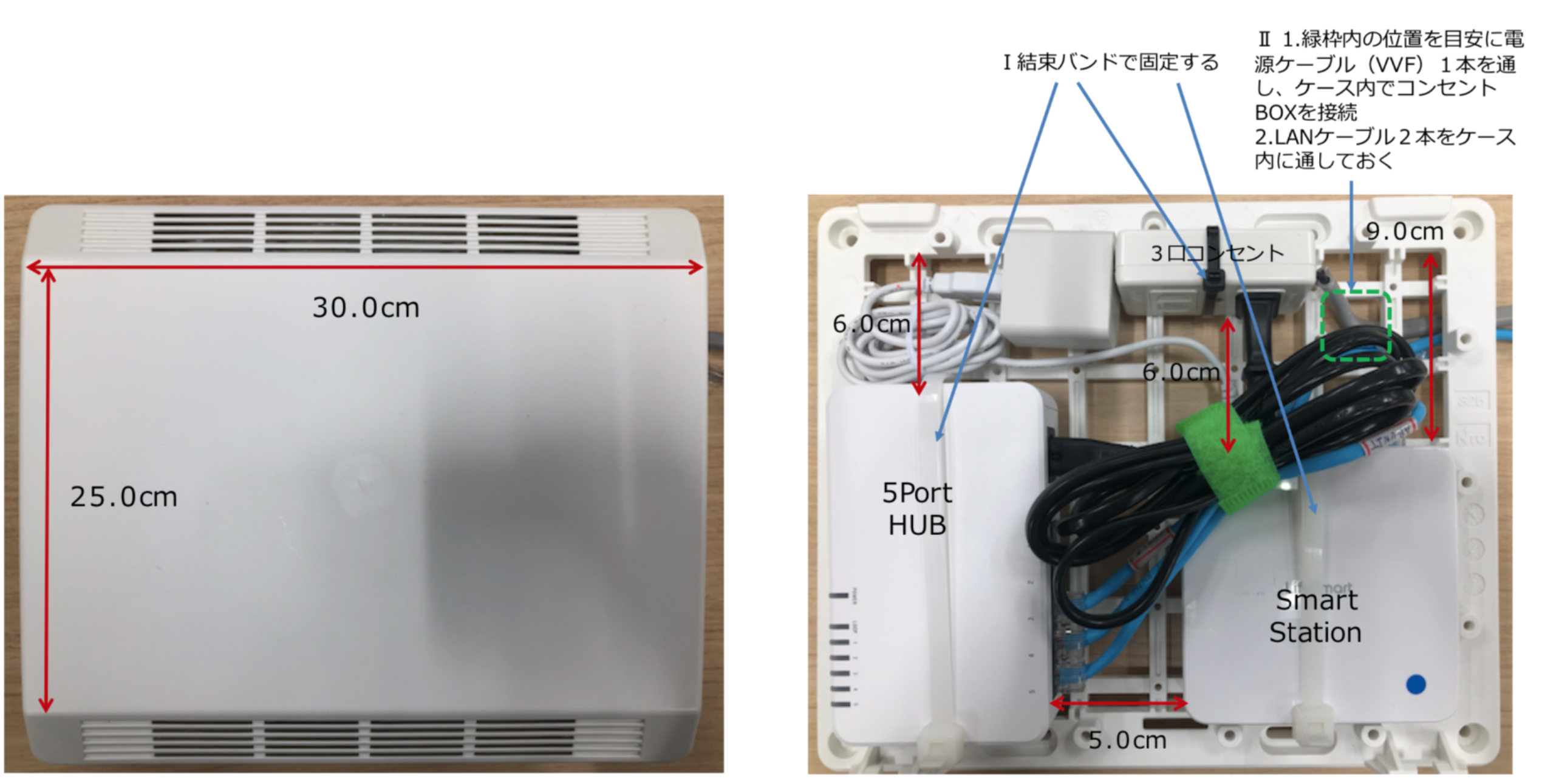

●Smart Station・HUBの設置例 詳細（情報機器収納ボックス取り付け）

 施工例として、こちらの情報機器収納ボックス を使った設置方法について説明します。

情報機器収納ボックス外部にて、コンセント電源（×２）　LANケーブル（×２）を接続します。
