FAQ Curtain Motor・Smart Curtain 専用リモコンの設定
-
Curtain Motor・Smart Curtain は電動カーテン製品です。本製品は、SpaceCoreアプリや、Curtain Motor・Smart Curtain専用リモコンから、
遠隔で開閉操作することができます。
ここでは、Curtain Motor・Smart Curtain 専用リモコンで操作するための設定方法について説明します。
※導入物件にお住まいのご入居者様は、すでに初期設定済みですので本ページのご対応は不要です。
<注意事項>

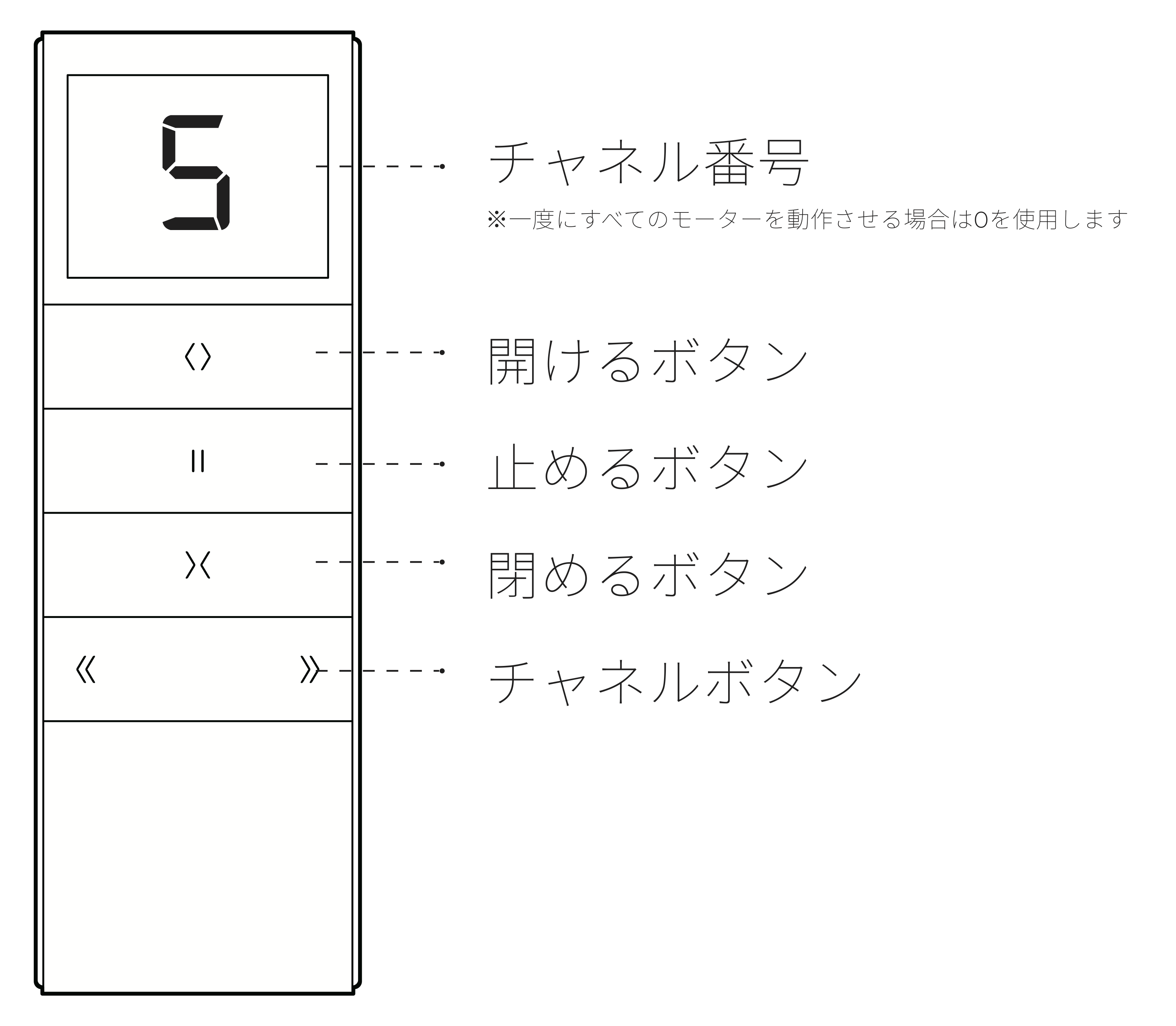

・本製品の設置・製品仕様についてはこちらをご覧ください。リモコンの名称
デバイス本体とリモコンのペアリング
- ＜チャンネルボタン＞*を操作しペアリングしたい番号を選択します。（0番は、カーテンデバイスが複数設定されている場合に、一括で開閉操作するためのチャンネルとなりますので、ペアリング時は使用しません）

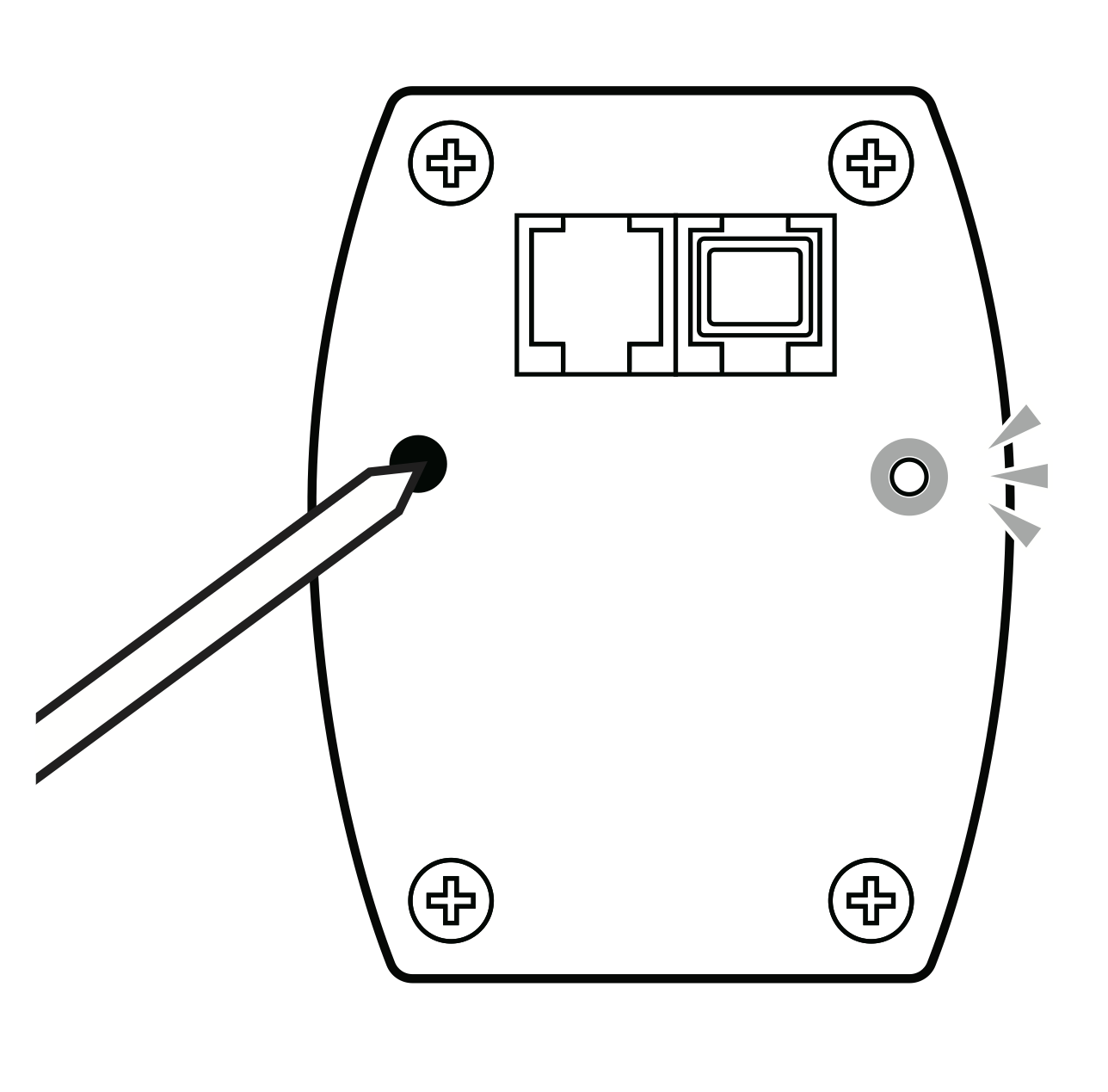

- デバイス本体のカバーを外して、黒い設定ボタンを長押しし、LEDが１回点滅したら、設定ボタンから手を離します。
- デバイス本体からビープ音が１回鳴ります。
- リモコンの＜止めるボタン＞を10秒以上長押しし、ビープ音が３回鳴ったら、＜止めるボタン＞から手を離します。
- リモコンの＜開けるボタン＞を押し、マスターキャリアが両端又は「カーテン全開」に到達するのを確認したら、＜閉まるボタン＞を押し、マスターキャリアが中央又は「カーテン全閉」に到達することが確認できたら設定完了です。（デバイス本体のカバーを再度とりつけてください）
設定ボタン
カーテン開閉位置のリミット設定
お好みの位置で、カーテン開閉停止位置を設定する方法について説明します。
開ける位置を設定する場合：- ＜開けるボタン＞と＜止めるボタン＞を同時に長押しし、ビープ音が鳴るのを確認してから両方のボタンを離します。
- リモコンまたは手動でカーテンをお好みの開ける位置に止めます。
- 再度＜開けるボタン＞と＜止めるボタン＞を同時に長押しし、ビープ音がなるのを確認してから両方のボタンを離します。
- ＜閉めるボタン＞と＜止めるボタン＞を同時に長押しし、ビープ音が鳴るのを確認してから両方のボタンを離します。
- リモコンまたは手動でカーテンをお好みの閉める位置に止めます。
- 再度＜閉めるボタン＞と＜止めるボタン＞を同時に長押しし、ビープ音がなるのを確認してから両方のボタンを離します。
開閉位置のリミット設定を解除する場合
- リモコンの電池カバーを外し、＜P2ボタン＞をビープ音がなるまで押します。
- リモコンの＜閉まるボタン＞を一回押します。
- もう一度＜P2ボタン＞をビープ音がなるまで押します。
- リモコンの＜開けるボタン＞を押し、カーテンが全開するまで待ちます。
- カーテンが止まったら＜閉めるボタン＞押し、カーテンが閉まるのを確認できたら設定完了です。
P2ボタン（リモコン電池カバー開けた裏面図）
デバイス本体のカバーの外し方（設定ボタン操作）
SpaceCoreとカーテンデバイスのペアリング/ペアリング解除を行う際、デバイス本体カバー内にある設定ボタンを押す操作が必要となります。本項では、カーテンモーターのカバーを取り外す方法について説明します。- デバイス本体の電源をコンセントから抜いて、カーテンレールからデバイス本体を外します。
＊ デバイス本体を外さなくても次のステップの作業ができる場合、外す必要はありません。

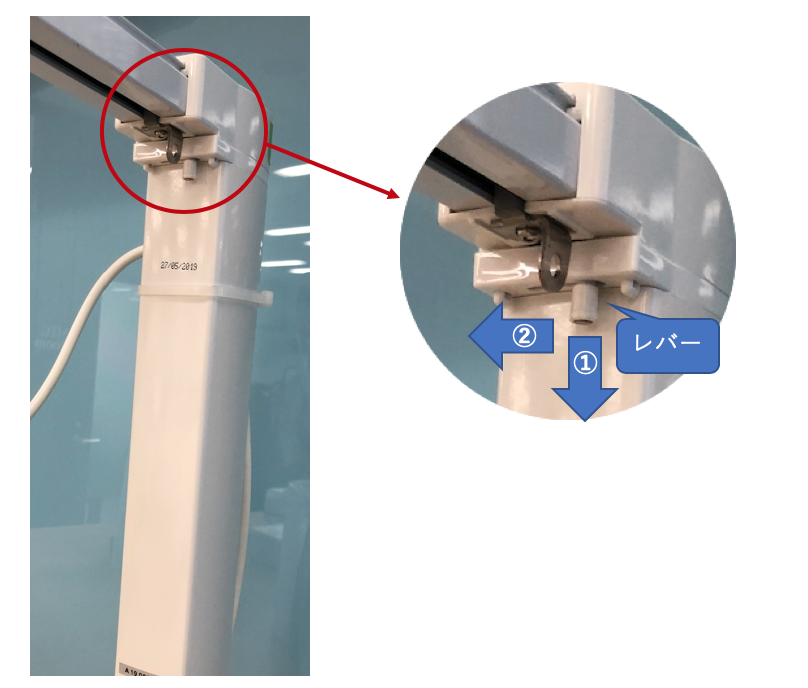

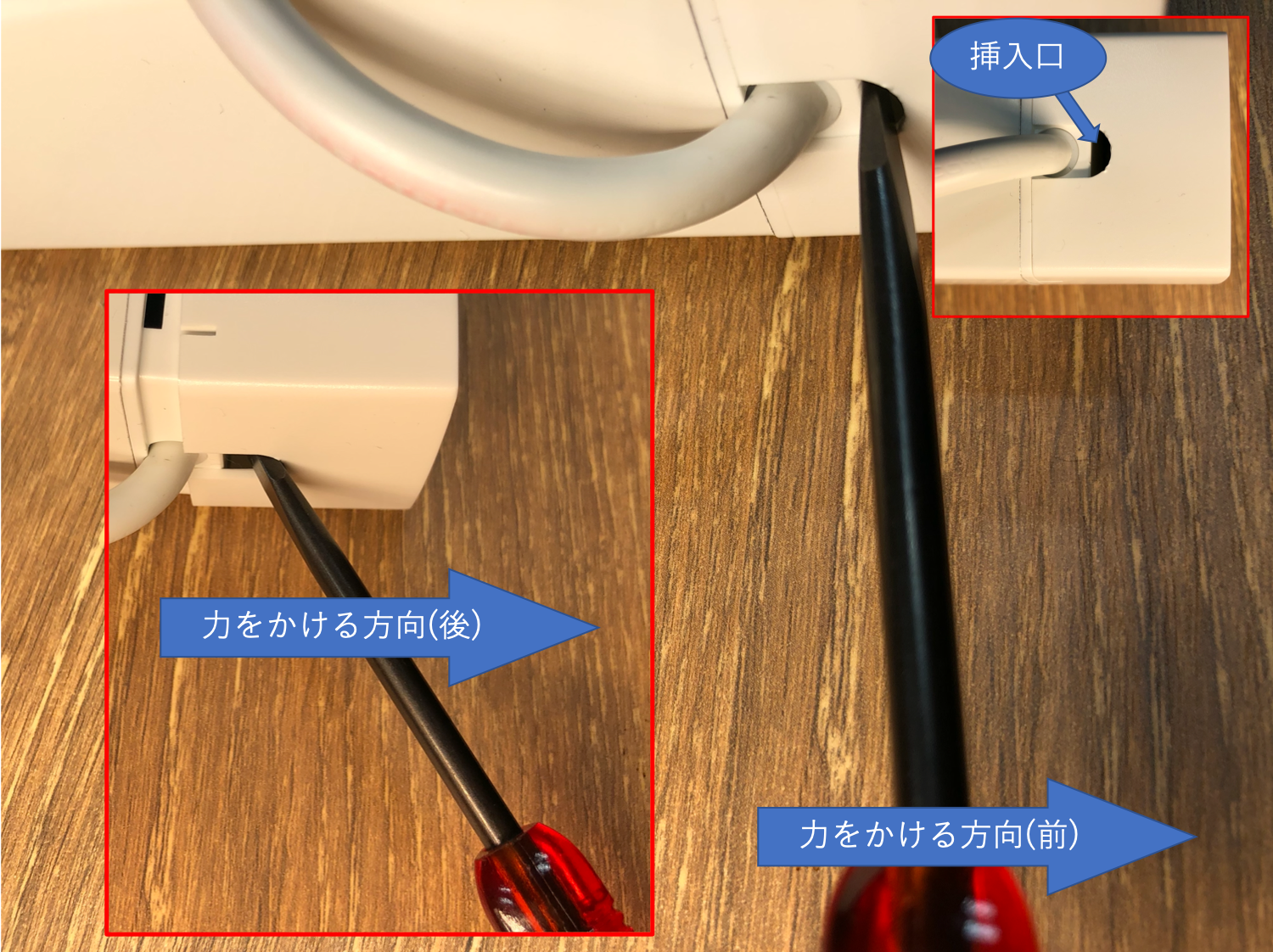

レバーを①の方向に引いてから②の方向にスライドするとデバイス本体が外れるようになりますので、レールから引き抜いて外します。その時デバイス本体の落下に注意してください。 - カバーを開ける際には、マイナスドライバー等を挿入口に入れ、図のように力をかけることで外すことができます。（カバー内に、デバイス本体とカバーをつなぐ配線等が入っていますので、カバーをひっぱりすぎないよう、お気をつけください）

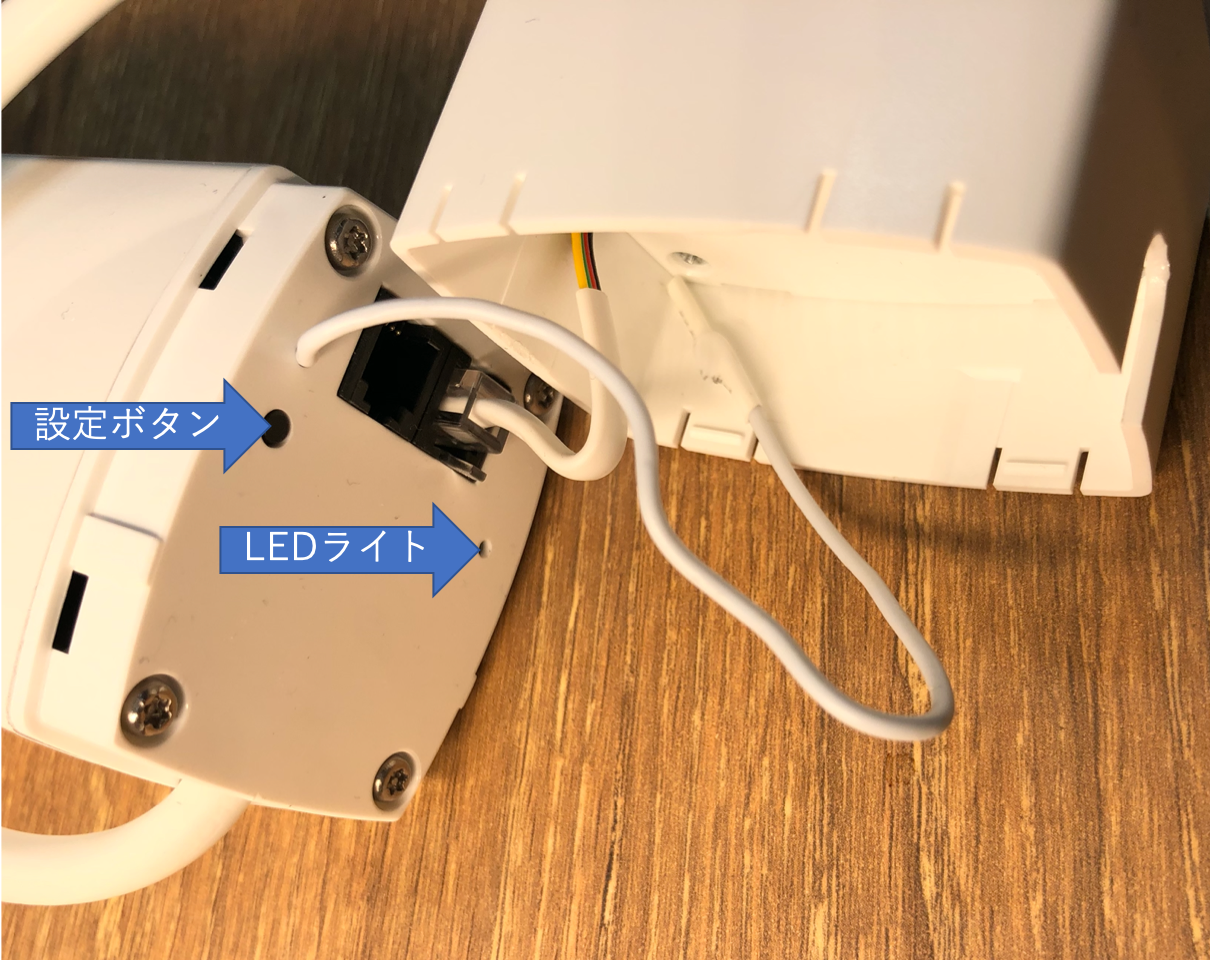

- カバーの中の＜設定ボタン＞と＜LED＞の位置は以下の通りです。
